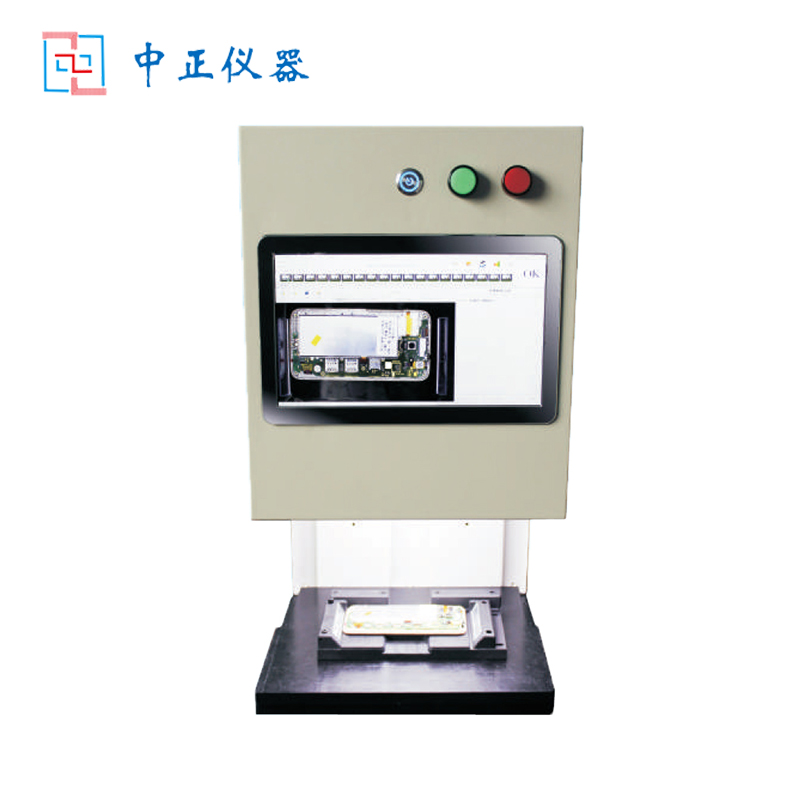

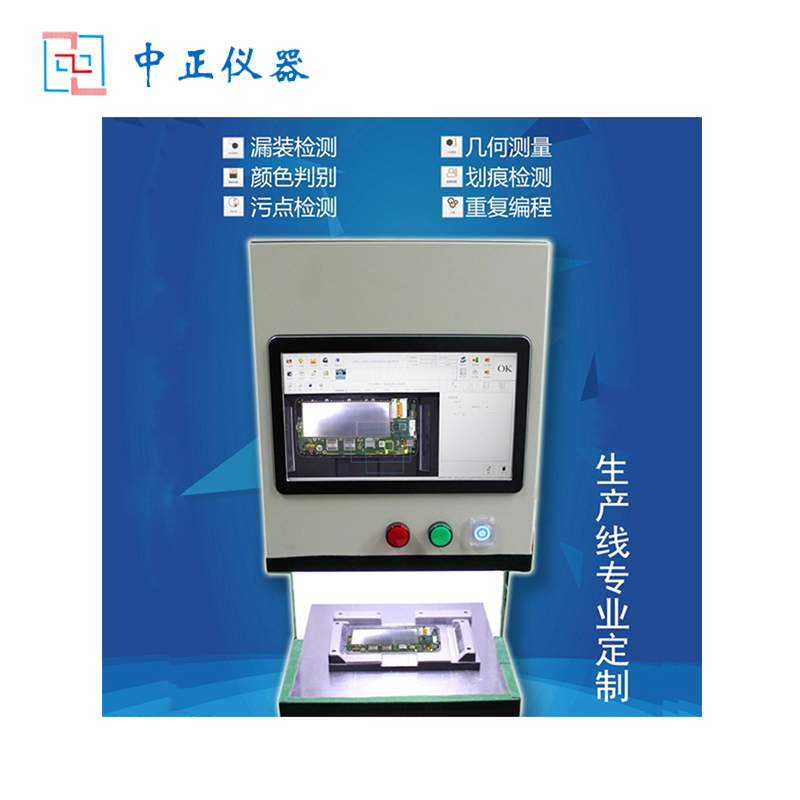

ZZ-1068裝配視覺檢測儀

一、技術特點：

u 內置全高清智能工業相機，分辨率為1920*1080，采樣幀率高達60幀每秒。

u 相機采用ARM+FPGA架構方式,雙核處理器，內嵌高效linux系統。

u 產品自帶光源控制器及光源。

u 產品帶有光線觸發傳感器，實現無接觸式觸發。

u 產品集成光學反射架構，解決了檢測物體的立面檢測。

u 產品帶有聲音傳感器和報警燈。

u 產品帶有一個13尺的1080p高分率顯示器。

u 產品帶有兩個通用usb2.0接口，用于存儲用戶指定的數據和圖像。

u 產品可實現NG圖片可自動實時保存

u 產品可實現全面詳細的統計數據，覆蓋每一個工具。

u 產品具備自動位置矯正功能，無需精確夾具定位。

二、檢測原理及特點：

本機主要功能是由產品里面的智能相機來完成檢測功能，本檢測儀可以通過物體的圖像特征來檢測待檢測物體的外觀，缺陷，漏裝。也可以通過待檢測的物體的顏色面積來檢測物體的有無及缺陷。本檢測儀還帶有自動位置矯正功能，該功能只要是通過物體的輪廓來進行定位及位置矯正。

特征檢測：先通過設定標準模板的圖像，然后每次檢測會對待檢圖像和標準模板進行特征匹配并得到匹配分?jǐn)?shù)。如果匹配分?jǐn)?shù)在合格范圍之間，系統就會給出OK信號，反之給出NG信號。本算法經合理的優化，屏蔽了光線變換的影響，即使光線發生變化后也會干擾檢測結果。算法也支持反向判斷，提高了不同環境，不同物體特征變化下的檢測準確性和可行性。

顏色面積檢測：先通過對模板的顏色進行抽取及設定，然后在待檢的圖像上進行顏色識別和面積判斷。如果待檢物體上有缺陷或者該位置上沒有該物體，檢測到的面積會發生劇烈的變化，故系統可以根據變化的程度給出檢測結果。如果變化程度在合格范圍內，檢測儀會給出OK結果。反之，給出NG結果。

輪廓特征位置矯正：這個功能是輔助檢測的功能，有了這個功能可以減少對待檢物體位置限制。這樣即使物體發生偏移，也可以通過這個功能進行位置矯正。從而精準的找到待檢物體的各個檢測范圍。這個功能主要是先通過設定模板的輪廓特征，設定搜索范圍及角度。然后在待檢圖像中查找出和模板最匹配的位置信息。從而矯正所有檢測工具。
