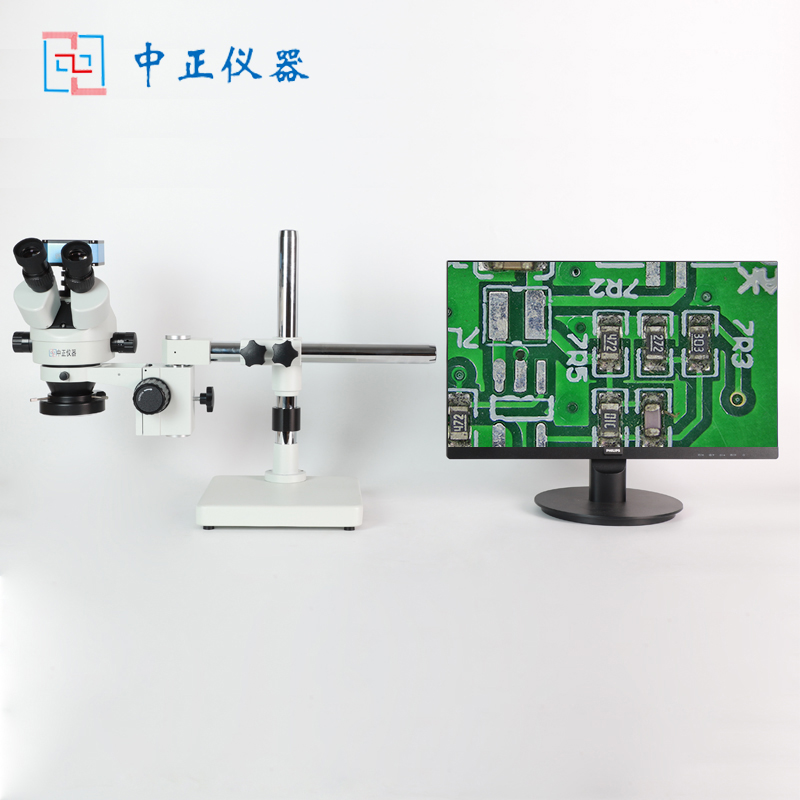

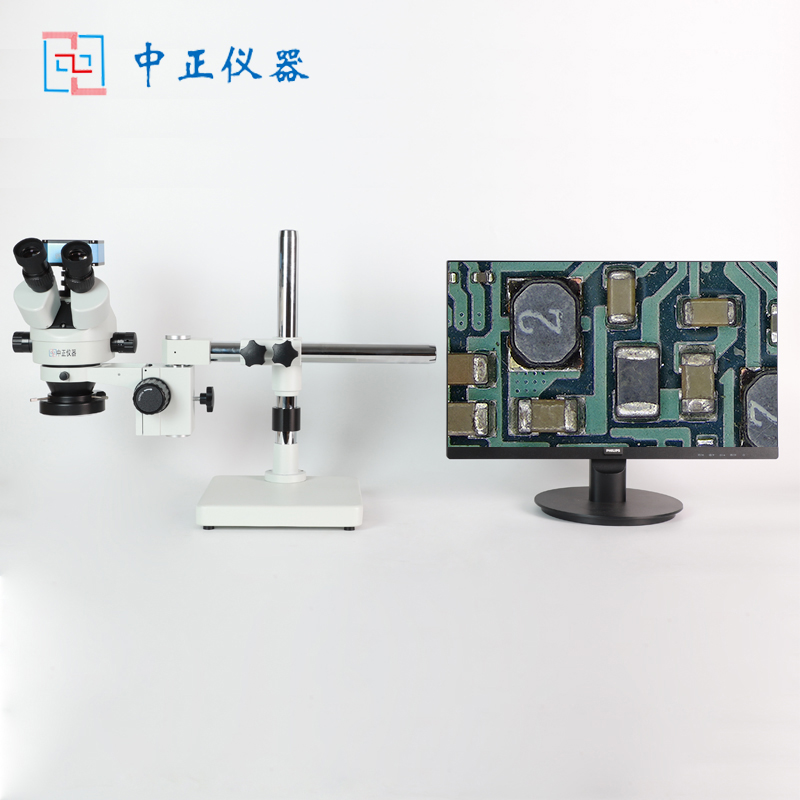

ZZT-7045-3XCW帶萬向支架高清三目測量顯微鏡
一、產品介紹:
本產品適用于五金、精密元器件、連接器、刀刃、PCB電路板、FPC、紡織品、液晶屏、各種視覺工業檢測、醫學研究等外觀檢測及測量。具有成像清晰,立體感強及工作距離長,視野寬闊等特點,專門設計有多種照明裝置,LED可調環形光源及熒光環形光源。無需外接電腦主機,直接連接CCD和HDMI接口高清顯示器,可拍照,錄像,保存,測量,導出數據,并且能準確測量出產品的尺寸(測量范圍在15mm以內,分辨率為0.001mm)。
二、技術特點:
1.內置全新 V3.8 版測量系統,新增:自定義界面編輯、模板編輯、文件管理、測量數據導出等功能;
2.全新系統再次提高圖像清晰度;
3.采用ARMA7雙核處理器,工作運行流暢穩定;
4.內置錄像、拍照功能,可回顯播放;
5.內置自動那邊功能,提升測量效果;
6.支持U盤存儲功能,可外接鼠標;
7.相機內置新開發的測量系統,可導出Excel數據;
三、技術規格:
型號 | ZZT-7045-3XCW | |
三目鏡頭 | 光學倍率 | 0.7X-4.5X |
攝像目鏡 | 0.5X(標配)、選配(1X、0.3X) | |
目鏡 | 10X一對 | |
工作距離 | 約100mm | |
支架 | 橫向范圍 | 140-350mm可調 |
底座立柱 | 230X230X20mm、立柱高380mm | |
相機 | 鏡頭接口 | 標準C/CS接口 |
傳感器 | 1/2”索尼CMOS傳感器 | |
分辨率 | 1920*1080 | |
輸出方式 | HDMI接口 | |
存儲方式 | U盤存儲/拍照/測量 | |
顏色 | 彩色/黑白 | |
幀率 | 60幀/秒 | |
像元尺寸 | 3.75μm*3.75μm | |
十字線 | 支持0-100條豎線/橫線、顏色、位置可任意調節 | |
測量功能 | 點間距、點線距、線間距、角度、弧度、平行線、圓形、圓心距、點心距、線心距、矩形、多邊形、自動尋邊等功能 | |
總放大倍數 | 約30-200倍左右可調(配22寸高清顯示器) | |
標配視場范圍 | 2.5mm-22mm | |
標配清單 | 1、ZZR-3000XC高清測量CCD相機1臺; 2、三目連續可調變焦鏡頭1個; 3、標準底座和可調支架1套; 4、高品質LED可調光源1個; 5、高清測量CCD相機適配器1個; 6、32G存儲卡1個; 7、標準玻璃校正尺1塊; 8、USB光電鼠標1個; | |
選配件 | HDMI接口22寸/24寸/32寸高清顯示器等 |
