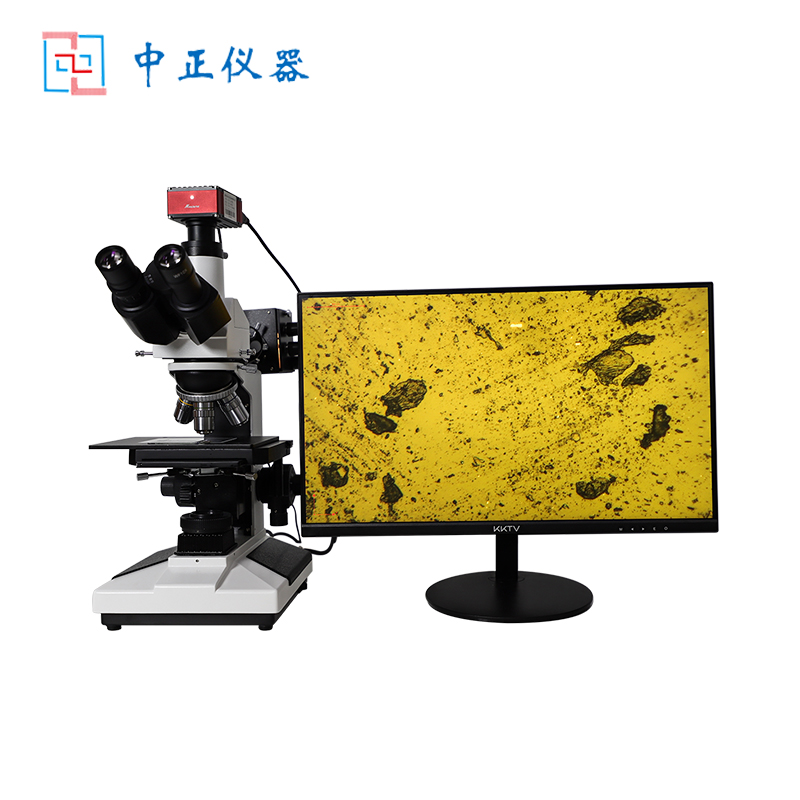

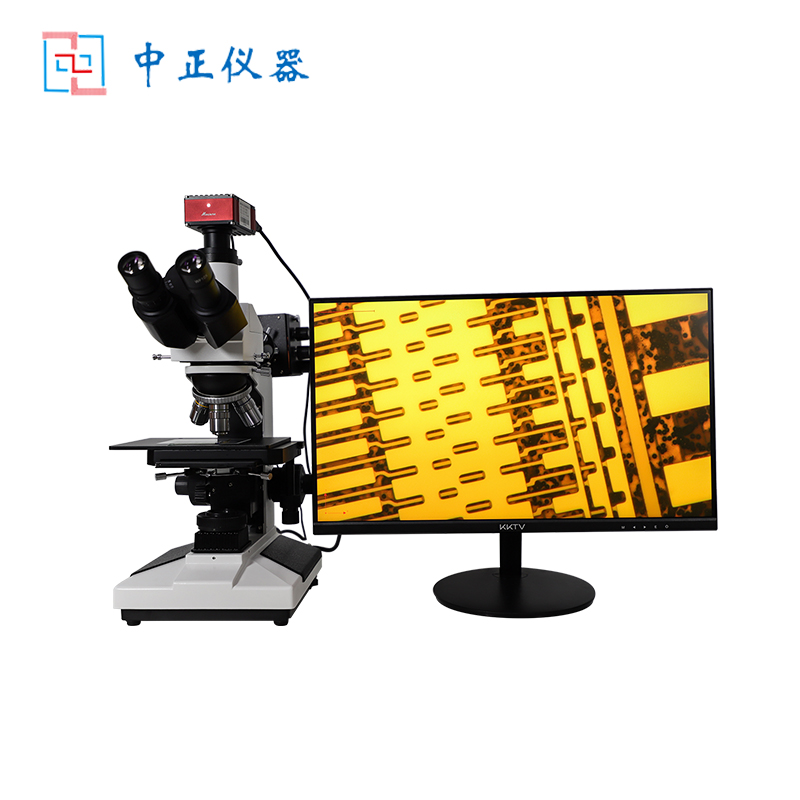

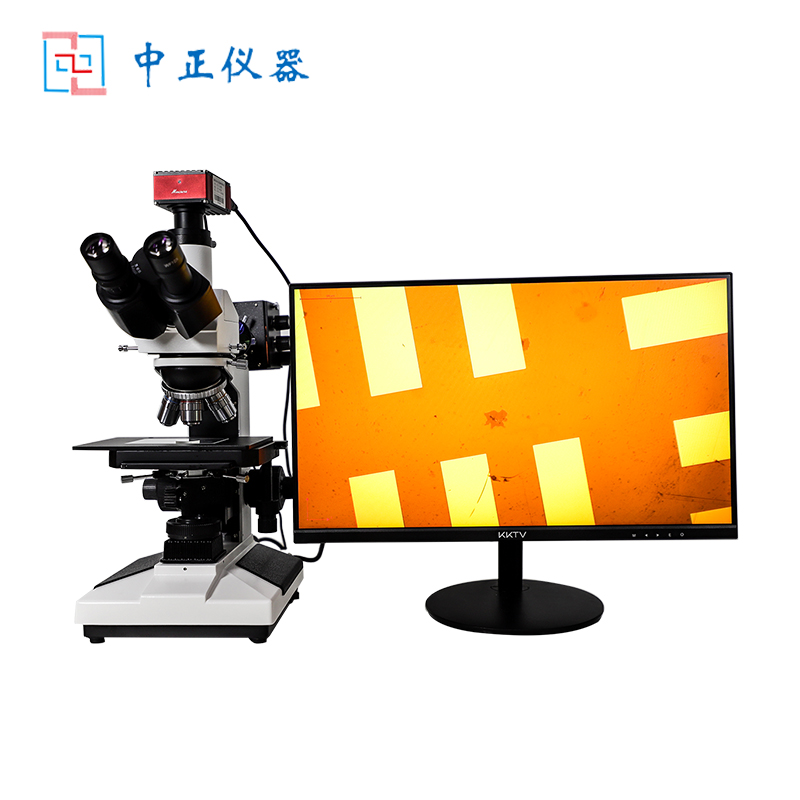

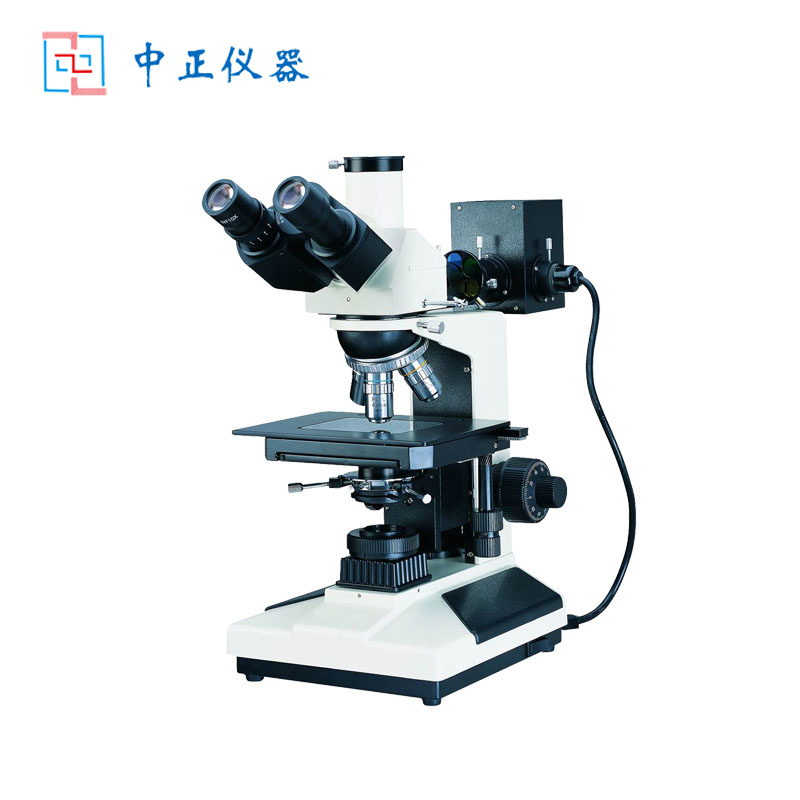

ZZJ-2003系列金相顯微鏡
一、儀器概述:
本儀器配置落射與透射照明系統、長距平場消色差物鏡(無蓋玻片)、大視野目鏡和內置偏振觀察裝置,具有圖像清晰、襯度好,操作方便等特點,是零件制造、電路板、生物學、金屬學、礦物學、精密工程學、電子學等研究的重要儀器。適用于學校、科研、工廠等部門使用。
型號 | ZZJ-2003A | ZZJ-2003B |

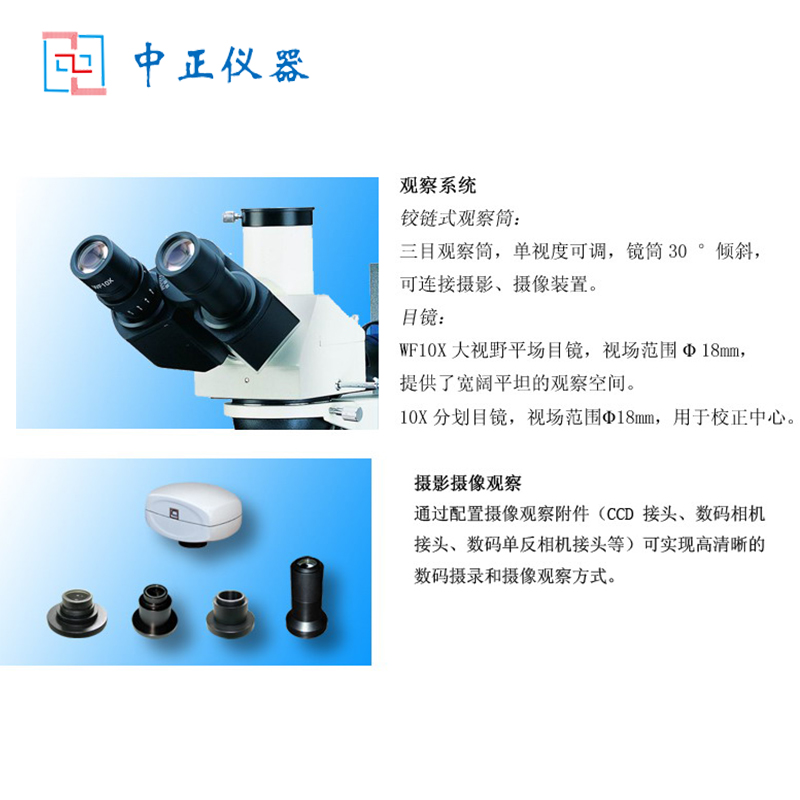

目鏡 | 大視野 WF10X(Φ18mm) | |
物鏡 | 長距平場消色差物鏡(無蓋玻片) PL 5X/0.12 | 長距平場消色差物鏡(無蓋玻片) PL 5X/0.12 |
長距平場消色差物鏡(無蓋玻片) PL L10X/0.25 | 長距平場消色差物鏡(無蓋玻片) PL L10X/0.25 | |
長距平場消色差物鏡(無蓋玻片) PL L40X/0.60 | 長距平場消色差物鏡(無蓋玻片) PL L20X/0.40 | |
長距平場消色差物鏡(無蓋玻片) PL L60X/0.75 (彈簧) | 長距平場消色差物鏡(無蓋玻片) PL L40X/0.60 | |
長距平場消色差物鏡(無蓋玻片) PL L60X/0.75 (彈簧) | ||

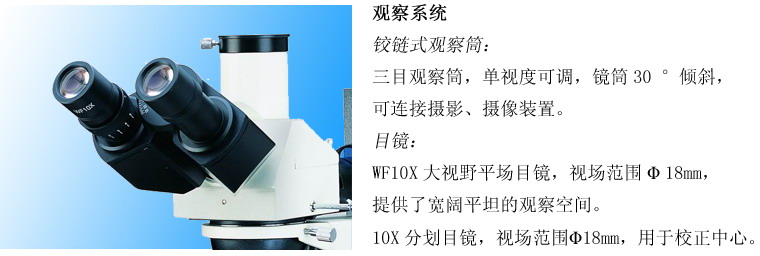

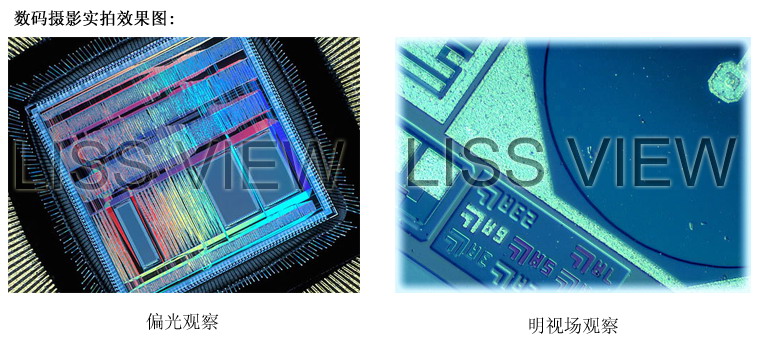

目鏡筒 | 三目鏡,傾斜30?,(內置檢偏振片,可進行切換) | |

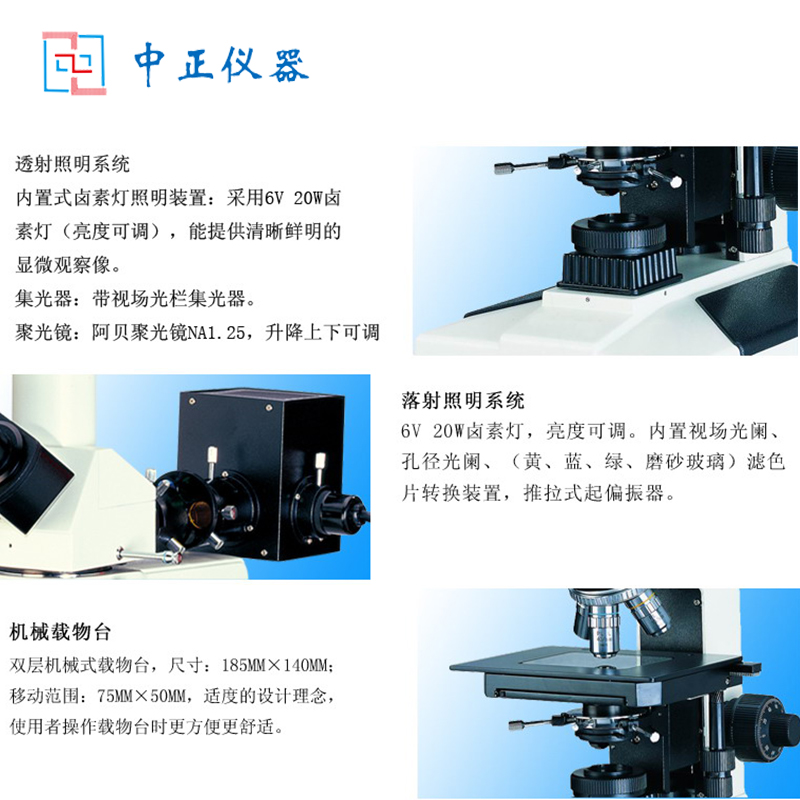

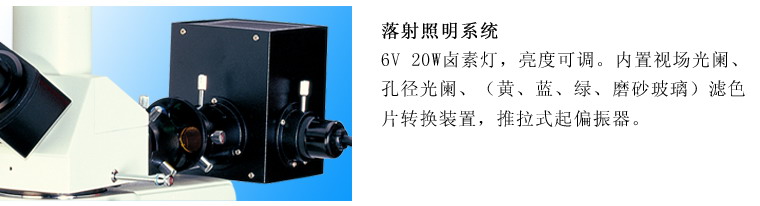

落射照明系統 | 6V 20W,鹵素?zé)? 亮度可調 | |
落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃 | ||
調焦機構 | 粗微動同軸調焦, 微動格值:2μm, 粗動松緊可調,帶鎖緊和限位裝置 | |
轉換器 | 四孔(內向式滾珠內定位) | 五孔(內向式滾珠內定位) |

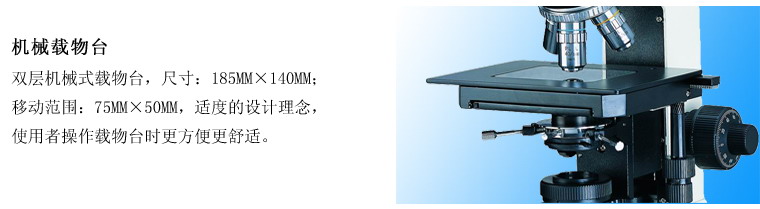

載物臺 | 雙層機械移動式 (尺寸:185mmX140mm,移動范圍:75mmX50mm) |
二、選配件:
名稱 | 技術參數 |
目鏡 | 大視野 WF16X(Φ11mm) |
分劃 10X(Φ18mm) 格值0.1mm/格 | |
物鏡 | 長距平場消色差物鏡(無蓋玻片) PL L 50X/0.70 |
長距平場消色差物鏡(無蓋玻片) PL L 80X/0.80 | |
長距平場消色差物鏡(無蓋玻片) PL L 100X/0.85 (彈簧) | |
平場消色差物鏡(無蓋玻片) PL 100X/1.25 (彈簧,油) | |
濾色片 | 綠濾色片 |
黃濾色片 | |

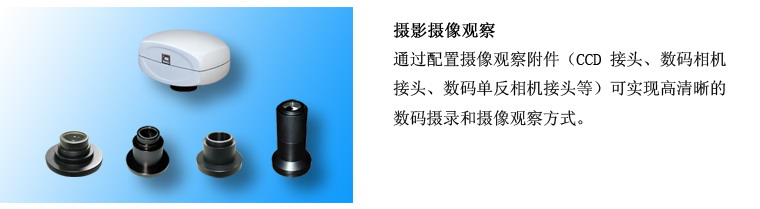

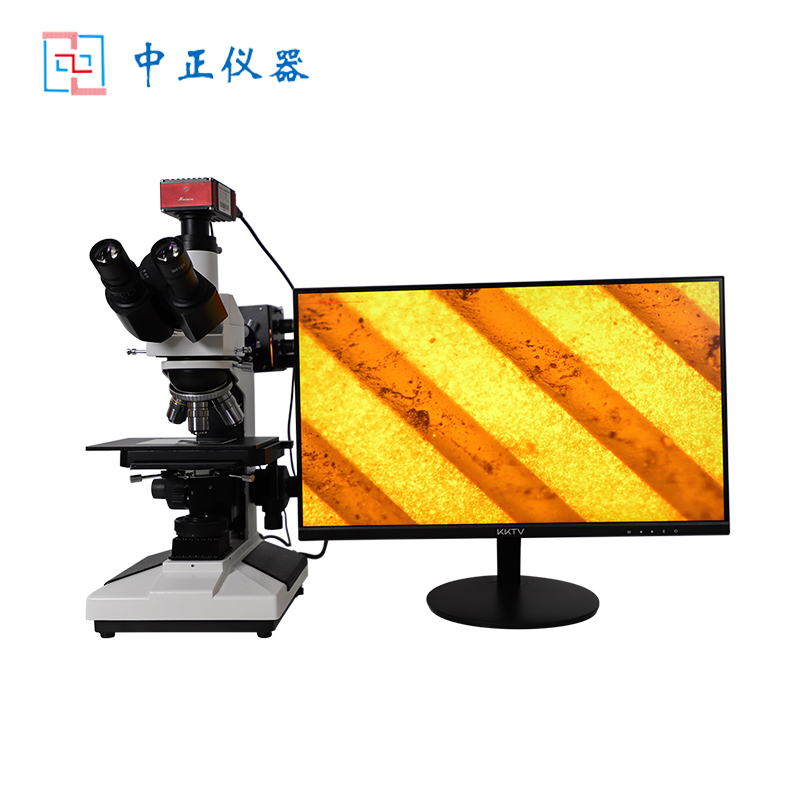

CCD接頭 | 0.4X |
0.5X |
