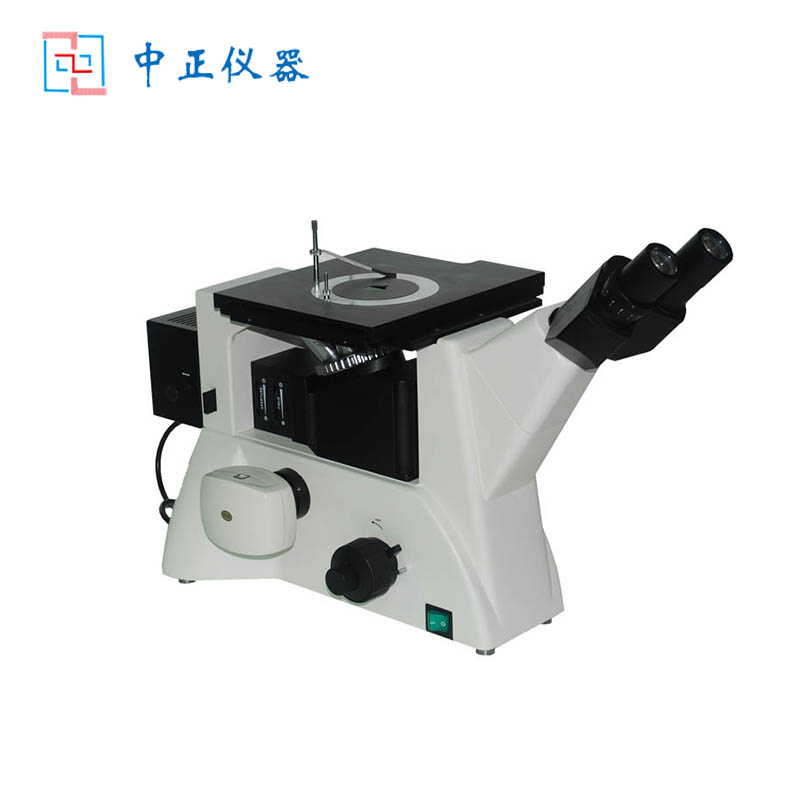

ZJL-20DIC系列倒置微分干涉金相顯微鏡
一、儀器概述:
ZJL-20DIC微分干涉相襯顯微鏡適用于對多種物體的顯微觀察。配置落射DIC觀察系統與無限遠長距平場消色差物鏡、大視野目鏡和偏光觀察裝置,具有圖像立體感且清晰、造型美觀,操作方便等特點,是生物學、金屬學、礦物學、精密工程學、電子學等研究的重要儀器。
技術規格 | |
目鏡 | 大視野無色差 SWF10X(視場數Φ22mm) |
無限遠平場 消色差物鏡 | 無限遠長距平場消色差物鏡(無蓋玻片) |
LMPlan5X/0.12DIC 工作距離:15 mm | |
LMPlan10X/0.3DIC 工作距離:10.5mm | |
LMPlan20X/0.4DIC 工作距離:4.5 mm | |
PL L50X/0.70 工作距離:3.68 mm | |
微分干涉相襯插板 | 適用于LMPlan5X、10X、20X DIC物鏡 |
目鏡筒 | 45?傾斜,瞳距調節范圍53~75mm. |
調焦機構 | 粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2.0μm. |
轉換器 | 五孔(內向式滾珠內定位) |
載物臺 | 機械移動載物臺,外形尺寸:242mmX200mm,移動范圍30mmX30mm. |
圓形可旋轉載物臺板尺寸:最大外徑Ф130mm,最小通光口徑小于Ф20mm. | |
照明系統 | 12V50W鹵素?zé)?,亮度可調 |
內置視場光闌、孔徑光闌與拉板式起偏器 | |
配磨砂玻璃,黃、綠、藍濾色片 |
