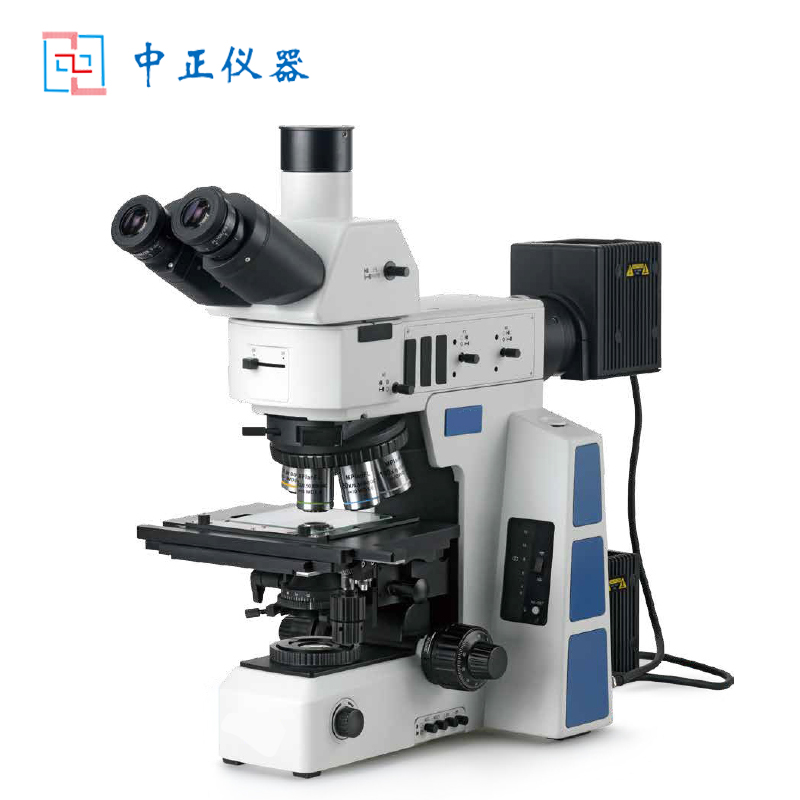

ZZJ-115M系列研究級金相顯微鏡
一、 儀器概述:
ZZJ-115M 研究級金相顯微鏡集多項首創于一身,從外觀到性能都緊跟國際領先設計風向,致力于拓展工業領域全新格局。不斷探索不斷超越的品牌設計理念,為客戶提供完善的工業檢測解決方案。
光學系統 | 無限遠色差校正光學系統 |
觀察筒 | 30°傾斜,正像,無限遠鉸鏈三通觀察筒,瞳距調節:50mm~76mm,兩檔分光比雙目:三目=100:0或0:100 |
30°傾斜,倒像,無限遠鉸鏈三通觀察筒,瞳距調節:50mm~76mm,三檔分光比雙目:三目=100:0或20:80或0:100 | |
目鏡 | 高眼點大視野平場目鏡PL10X25mm,視度可調 |
高眼點大視野平場目鏡PL10X25mm,帶單刻度十字分劃板,視度可調 | |
高眼點大視野平場目鏡PL10X26.5mm,視度可調 | |
高眼點大視野平場目鏡PL10X26.5mm,帶單刻度十字分劃板,視度可調 | |

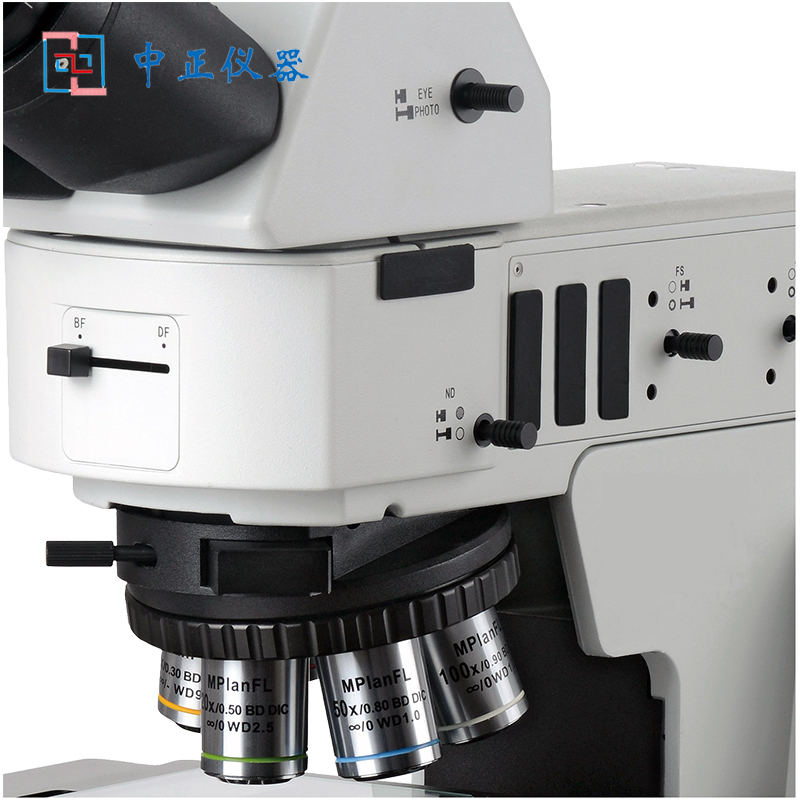

物鏡 | 明暗場半復消色差金相物鏡(5X、10X、20X、50X、100X) |
明場半復消色差金相物鏡(5X、10X、20X、50X、100X) | |

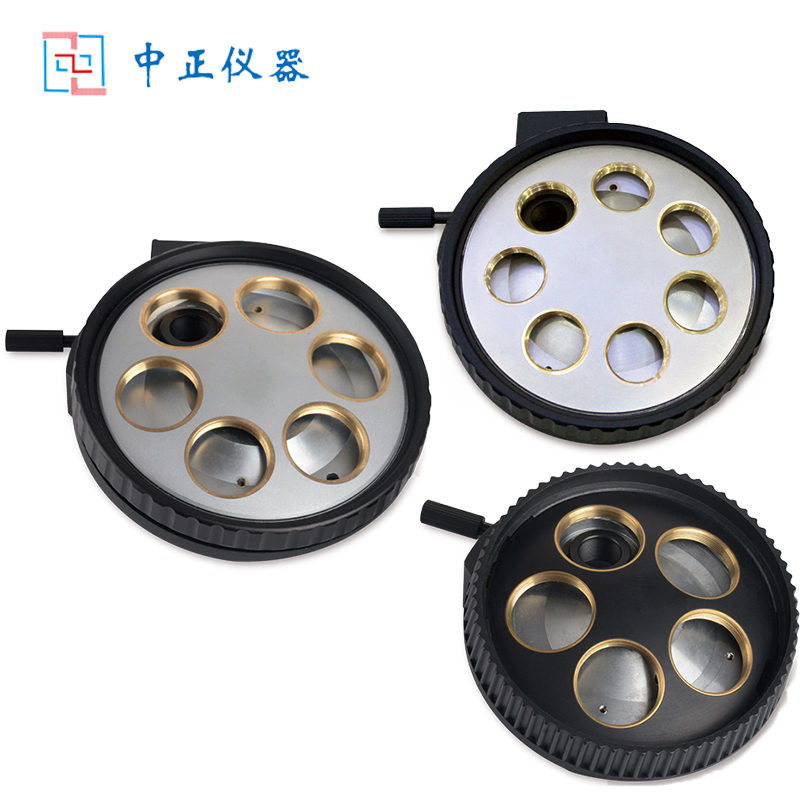

物鏡轉換器(帶DIC插槽) | 明暗場5孔轉換器,明暗場6孔轉換器 |
明場6孔轉換器,明場7孔轉換器 | |
機架 | 透反兩用機架, 低手位粗微同軸調焦機構。粗調行程25mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100-240V寬電壓系統,雙路電源輸出,采用數字調光,具有光強設定與復位功能、反射/透射光切換開關,內置透射光濾色鏡(LBD、ND6、ND25) |
反射用機架, 低手位粗微同軸調焦機構。粗調行程25mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100-240V寬電壓系統,采用數字調光,具有光強設定與復位功能 | |
載物臺 | 右手位4英寸機械平臺,行程105mmx102mm,帶Y軸鎖定機構,可帶透射系統擋光板,帶玻璃載物臺板 |
聚光鏡 | 搖出式消色差聚光鏡(N.A.0.9) |
反射照明器 | 明暗場反射照明器,帶可變孔徑光闌,視場光闌,中心可調 ;帶明暗場照明切換裝置;帶濾色片插槽,帶起偏鏡/檢偏鏡插槽 |
燈室 | 12V100W鹵素燈室,透、反射通用,預定中心 |
其他附件 | 攝影攝像附件:0.5X,C型接口,可調焦 |

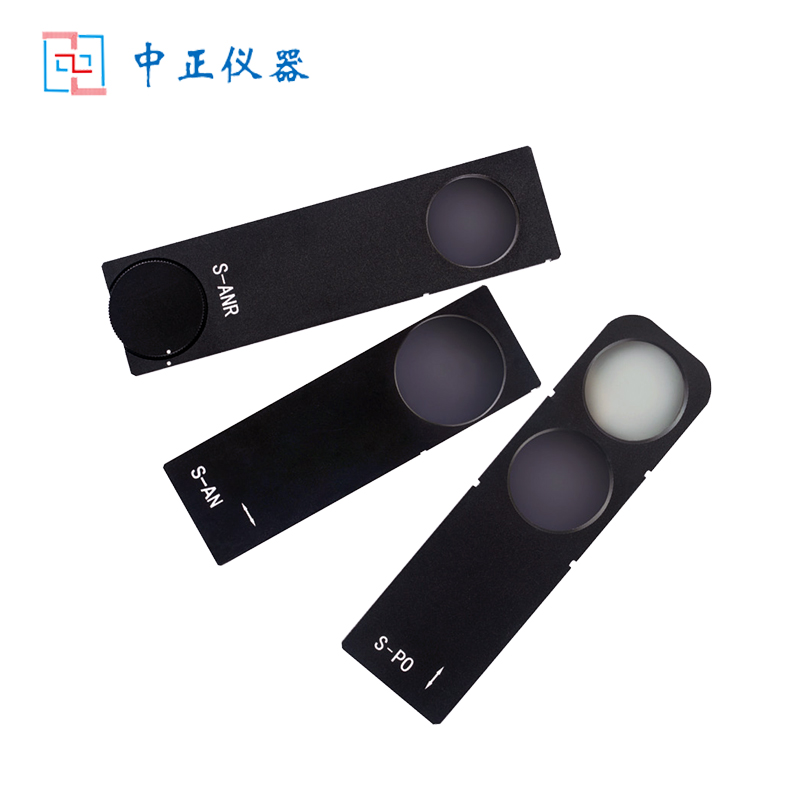

起偏鏡插板,固定式檢偏鏡插板,360°旋轉式檢偏鏡插板 | |

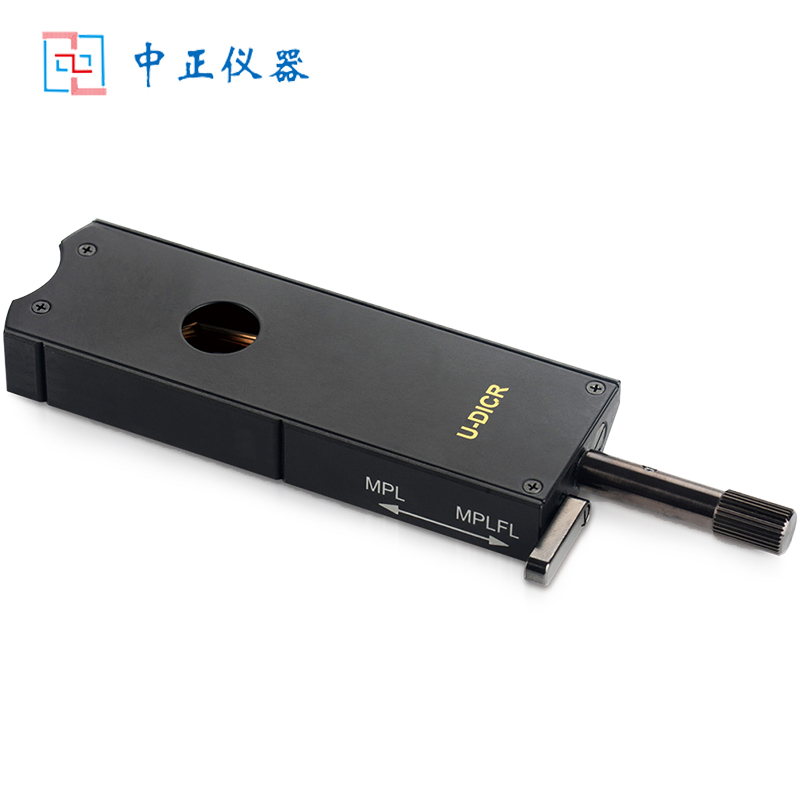

DIC微分干涉組件 | |
反射用干涉濾色片:藍色≤ 480nm;綠色:520nm-570nm;紅色:630nm-750nm;色平衡片(白光) | |
高精度型測微尺,格值0.01mm |
