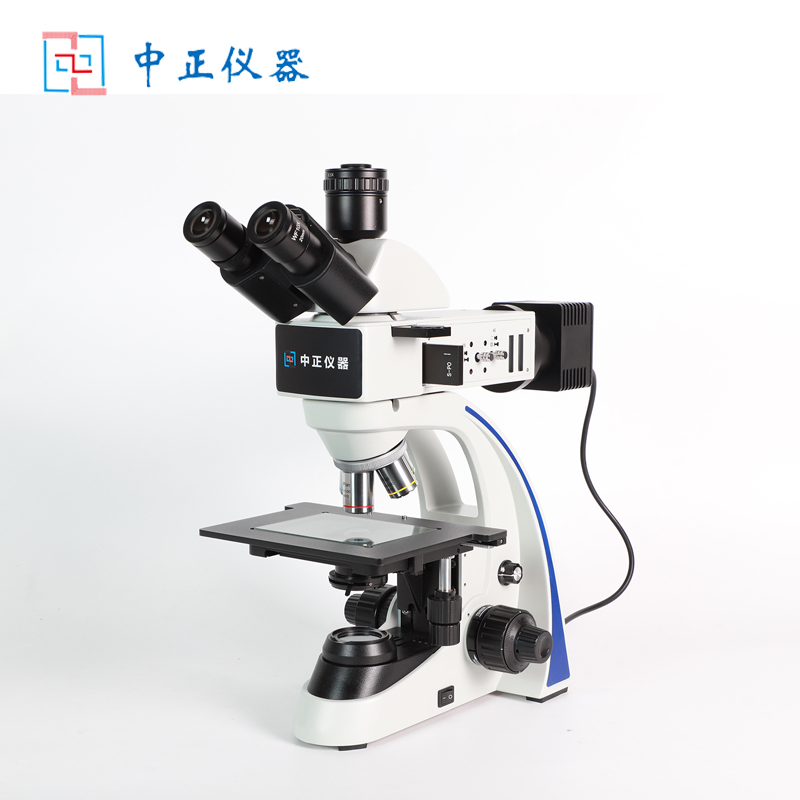

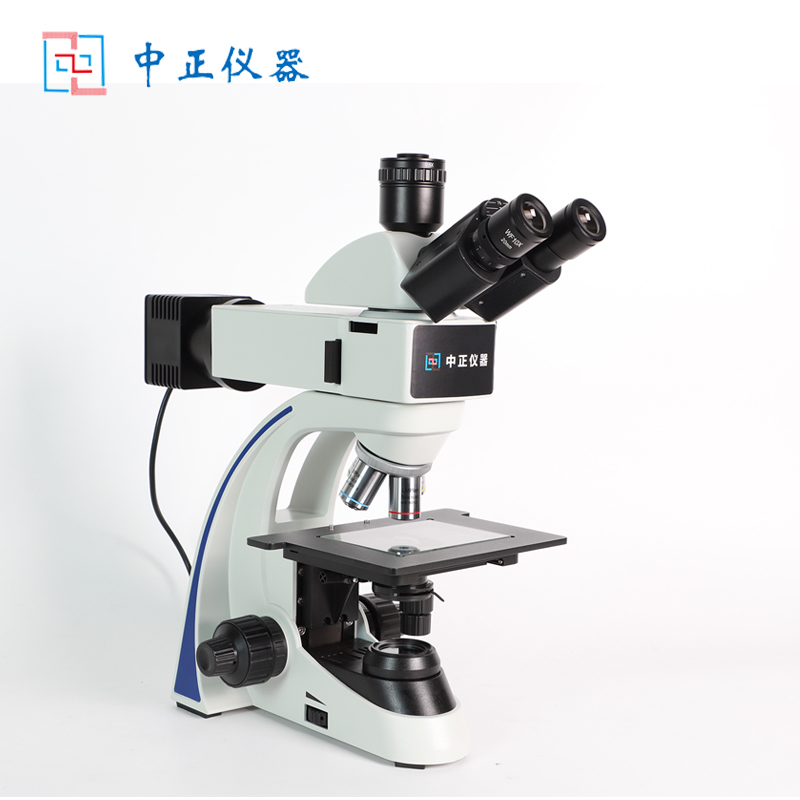

ZZJ-102 系列正置金相顯微鏡

以優異的成象性能、舒適的操作體驗，為客戶提供高性價比金相分析及工業檢測解決方案；采用舒適的 30 度角觀察筒

能獲得最佳的觀察狀態，減少用戶長期工作狀態下的緊張與疲勞，觀察筒上的刻度能方便用戶調節到最佳的瞳距；落射照明

器采用單顆 5W LED 暖白光的柯拉照明系統，能最大程度的降低觀察者的視覺疲勞；帶孔徑光闌和視場光闌、預設起偏鏡、

檢偏鏡及濾色片插槽；起偏鏡與檢偏鏡可實現簡易的偏光觀察，也可根據需求選擇不同顏色的濾色片獲得理想的觀察效果。

視場光闌與孔徑光闌中心可調，光闌大小采用拉桿方式調節，能靈活調節照明通光的大小，有效避免雜光影響觀察效果。

光學、技術參數規格

光學系統 無限遠色差校正光學系統

觀察筒

30°傾斜，無限遠鉸鏈雙目觀察頭，瞳距調節：54mm－75mm，單邊視度調節：±5 曲光度

30°傾斜，無限遠鉸鏈三目 5:5 分光觀察頭，瞳距調節：54mm－75mm，單邊視度調節：±5 曲光度

目鏡 高遠點 WF10X20mm 目鏡

物鏡

無限遠長工作距平場消色差金相物鏡 5X NA0.15 WD12

無限遠長工作距平場消色差金相物鏡 10X NA0.3 WD16

無限遠長工作距平場消色差金相物鏡 20X NA0.4 WD12

無限遠長工作距平場消色差金相物鏡 50X NA0.55 WD9.15

無限遠長工作距平場消色差金相物鏡 100X NA0.8 WD3（選配件）

物鏡轉換器 內定位 4 孔轉換器

粗微調焦機構

反射機架，配金屬載物臺板，低手位粗微同軸調焦機構，粗調行程 23mm，微調精度 0.002mm。帶

有防止載物臺下滑的松緊調節裝置

透反兩用機架，配透反兩用玻璃載物臺板，低手位粗微同軸調焦機構，粗調行程 23mm，微調精度

0.002mm。帶有防止載物臺下滑的松緊調節裝置

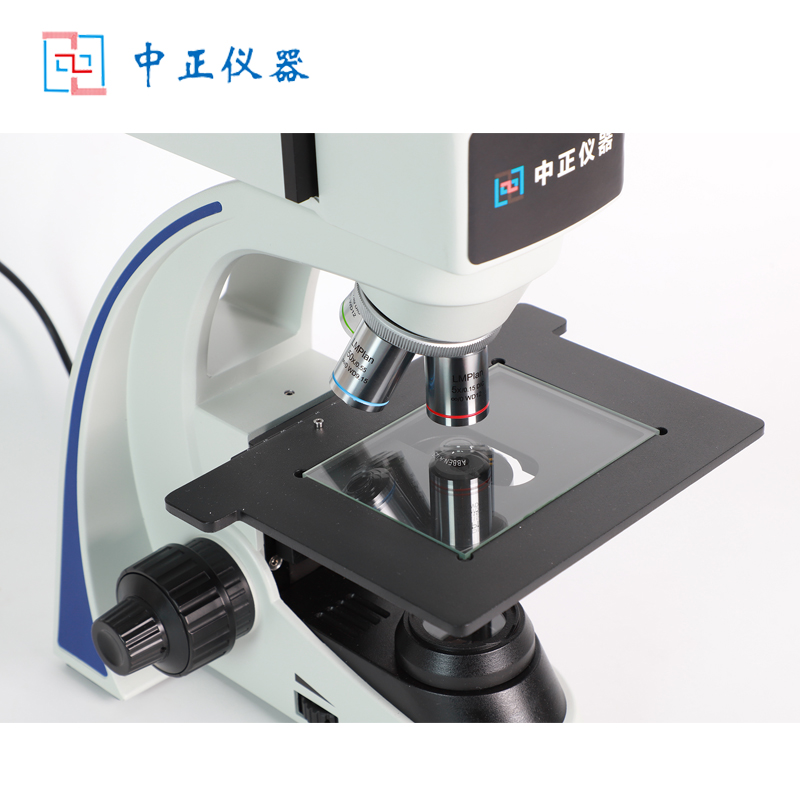

載物臺

雙層機械移動平臺，低手位 X、Y 方向同軸調節；平臺大小 145mm×132mm,移動范圍 76mm×50mm

可配反射用金屬載物臺板，透反兩用玻璃載物臺板

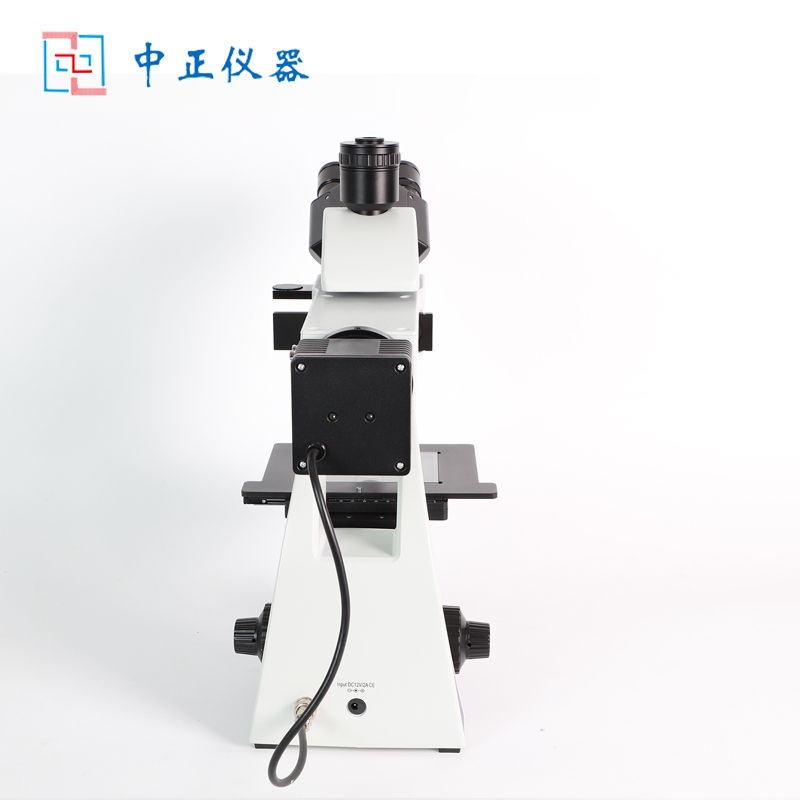

落射照明系統

單顆大功率 5WLED，反射燈室，暖白光，柯拉照明，帶視場光欄與孔徑光闌，光闌中心大小可調，

外置式寬電壓適配器，輸入 100V－240V－AC50/60Hz,輸出 DC12V2A

透射照明系統 單顆大功率 5WLED 燈，白光

其它附件

透射用阿貝聚光鏡，數值孔徑 N.A1.25，帶可變光闌，中心預調

隨機配起偏鏡及檢偏鏡，檢偏鏡 360°旋轉可調

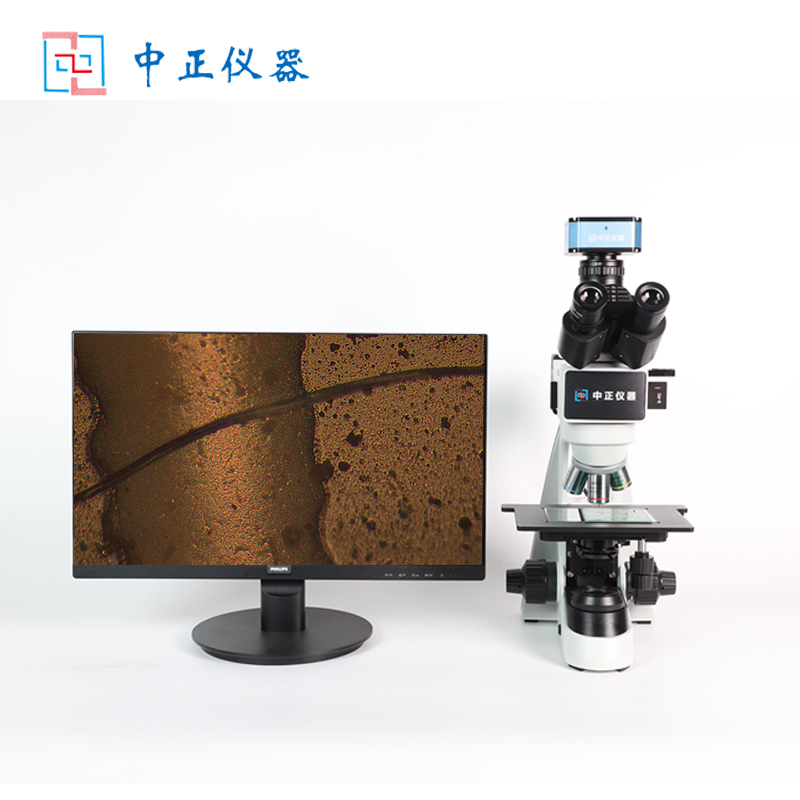

攝影攝像附件：0.35X、0.5X、1X C 接口，可調焦（可選）

反射用干涉濾色片：藍色、綠色、白色（可選）
