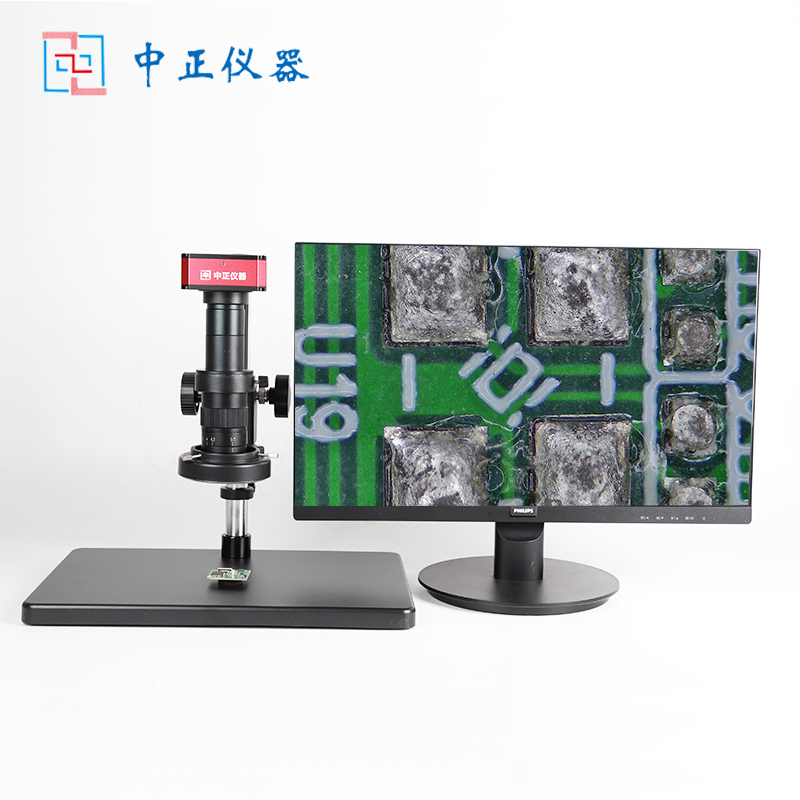

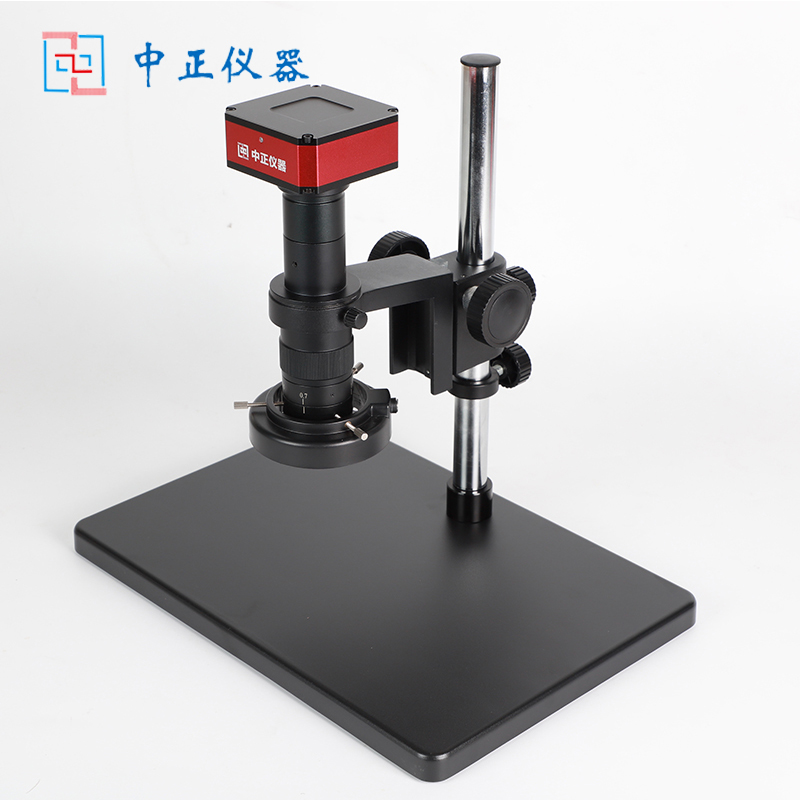

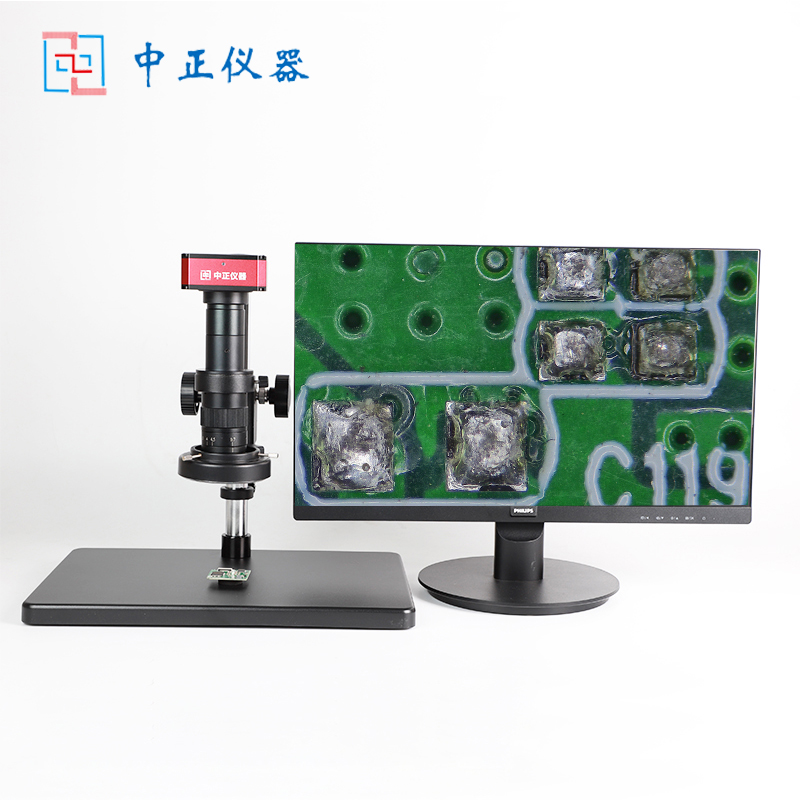

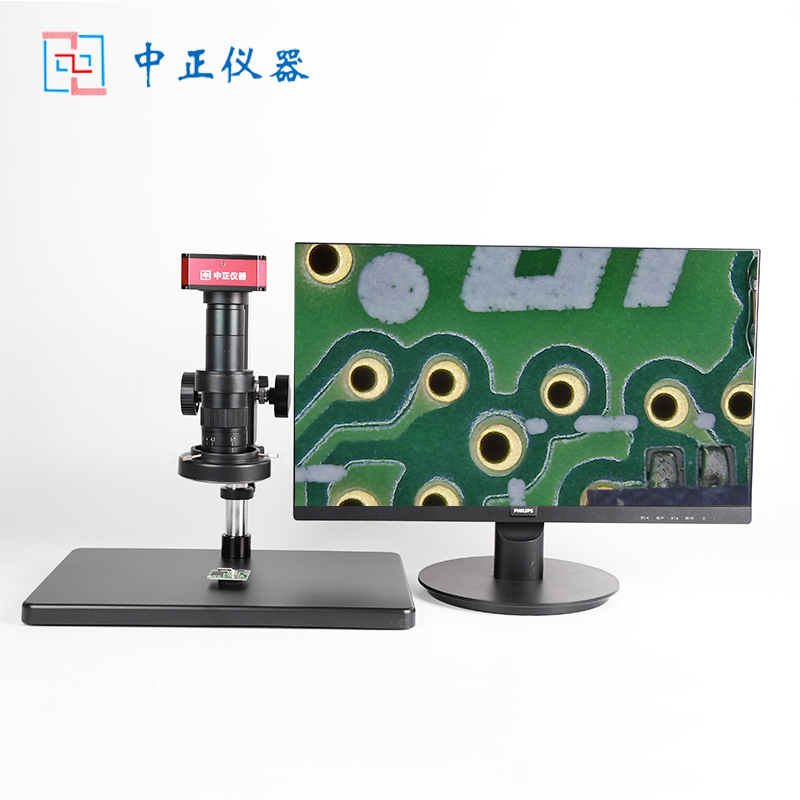

ZZY-800C超高清CCD測量顯微鏡
一、產品介紹:
本產品適用于五金、精密元器件、連接器、刀刃、PCB電路板、FPC、紡織品、液晶屏、各種視覺工業檢測、醫學研究等外觀檢測及測量。具有成像清晰,立體感強及工作距離長,視野寬闊等特點,專門設計有多種照明裝置,LED可調環形光源及熒光環形光源。無需外接電腦主機,直接連接CCD和4K高清顯示器,可拍照,錄像,保存,測量,導出數據,并且能準確測量出產品的尺寸。
二、技術特點:
1.全高清HDMI:4K30FPS&1080P@60FPS;
2.相機采用HDMI線連接高清顯示器,無需再接電腦;
3.通過相機雙USB口接鼠標和U盤實現圖像的抓取或錄制;
4.人性化簡易風格UI界面,即使首次使用也能快速操作;
5.USB接口可擴展連接PC,實時交互,極為方便;
6.相機內置新開發的測量系統,可導出Excel數據;
三、技術規格:
型號 | ZZY-800C | |
鏡頭 | 光學倍率 | 0.7X-4.5X或者0.7X-5.0X |
攝像目鏡 | 0.5X(標配)、選配(1X、0.3X) | |
工作距離 | 約100mm | |
支架 | 升降范圍 | 280mm |
底座立柱 | 380X250X20mm、立柱高340mm | |
相機 | 鏡頭接口 | 標準C/CS接口 |
傳感器 | 1/1.8”索尼CMOS傳感器 | |
分辨率 | 4K(3840×2160) | |
輸出方式 | HDMI接口 | |
存儲方式 | U盤存儲/拍照/測量 | |
顏色 | 彩色/黑白 | |
幀率 | 30FPS(HDMI+USB) | |
像元尺寸 | 2.0μm*2.0μm | |
十字線 | 支持0-8條豎線/橫線、顏色、位置可任意調節 | |
測量功能 | 點,線,矩形,圓,圓弧,多邊形,圓心距,點到線、線到線、角度等距離測量 | |
總放大倍數 | 約30-200倍左右可調(配27寸超高清顯示器) | |
標配視場范圍 | 2.5mm-22mm | |
標配清單 | 1、超高清測量CCD相機1臺; 2、連續可調變焦鏡頭1個; 3、大底座和可調支架1套; 4、高品質LED可調光源1個; 5、高清測量CCD相機適配器1個; 6、32G存儲卡(含讀卡器)1個; 7、標準玻璃校正尺1塊; 8、USB光電鼠標1個; | |
選配件 | 22寸、27寸、32寸等HDMI接口高清顯示器 |
