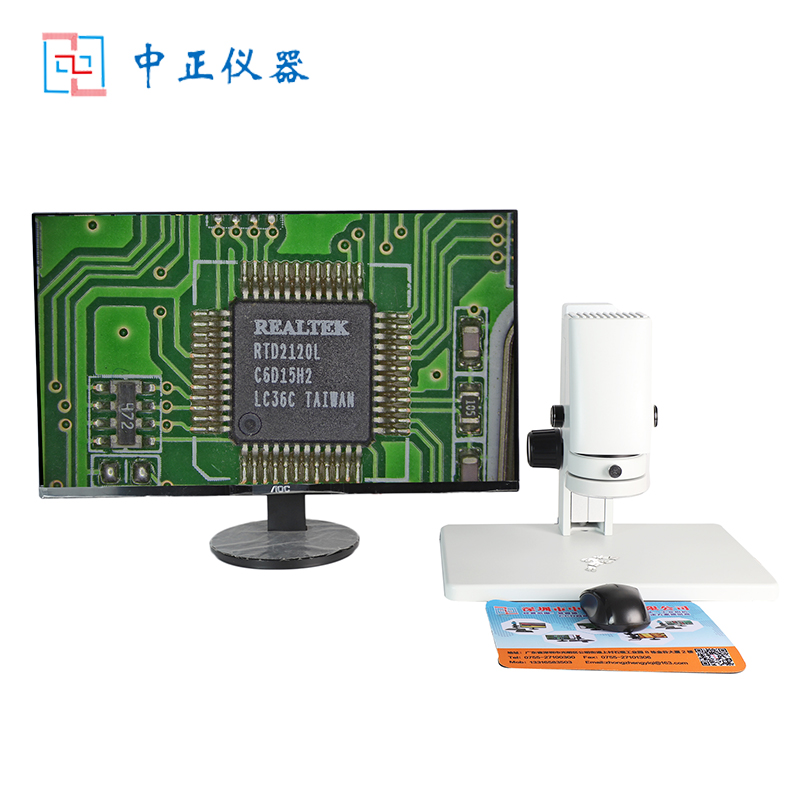

ZZS-YT310CM一體式高清CCD測量工具顯微鏡
一、產品介紹:
本產品適用于五金、精密元器件、連接器、刀刃、PCB電路板、FPC、紡織品、液晶屏、各種視覺工業檢測等外觀檢測與尺寸測量。集產品放大、高清顯示、光源明暗調節、產品尺寸測量于一體,同時具有數據存儲、內置檢測對比工具等功能。無需外接電腦主機,直接連接高清顯示器,可實現觀看、拍照、錄像和測量等功能。
型號 | ZZS-YT310CM | |
鏡頭 | 光學倍率 | 0.7X-5.0X |
攝像目鏡 | 0.5X(標配)、選配(1X、0.3X) | |
工作距離 | 約100mm | |
支架 | 升降范圍 | 280mm |
底座立柱 | 380X250X20mm、立柱高280mm | |
相機 | 鏡頭接口 | 標準C/CS接口 |
芯片結構 | FPGA+ARM | |
內核結構 | 雙核Cortex-A9 | |
操作系統 | LINUX3.10 | |
傳感器 | 1/2″CMOS | |
白平衡 | 自動、手動(R\G\B)、一鍵白平衡 | |
輸出方式 | HDMI接口 | |
圖像控制 | 對比/飽和/清晰度可調 | |
輸出分辨率 | 1920*1080 | |
鏡像調節 | 水平鏡像/垂直鏡像 | |
曝光控制 | 手動曝光或自動曝光 | |
幀率 | 60幀/秒 | |
數據保存 | 帶測量結果圖像或者EXCEL數據保存 | |
存儲模式 | U盤存儲 | |
USB接口 | 連接鼠標拍照錄像測量 | |
像元尺寸 | 3.75μm×3.75μm | |

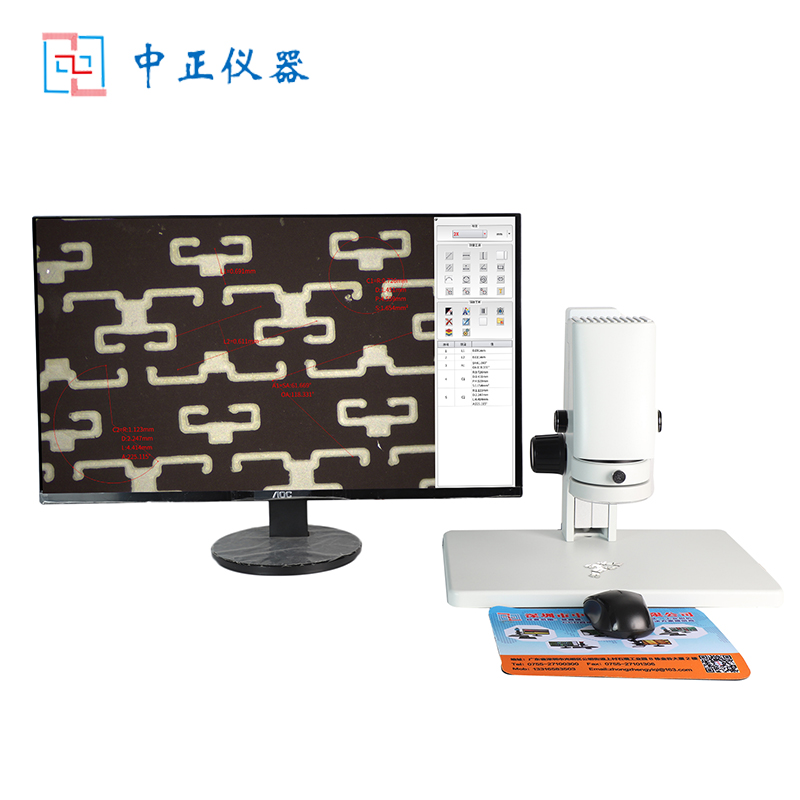

測量功能 | 兩點圓、點到線、三點圓、圓心距、同心度、點到圓、線到圓、平線線、矩形、角度、弧度、多邊形等距離測量 | |
總放大倍數 | 30-200倍左右可調(配22寸HDMI高清屏) | |
標配視場范圍 | 2.5mm-22mm或4mm-40mm | |
標配清單 | 1、 ZZS-YT310CM 高清CCD測量?jī)x主機1臺; 2、大底座和可調支架1套; 3、高品質LED可調光源1個; 4、標準玻璃尺、存儲U盤和鼠標1套; 5、12寸、22寸、24寸HDMI接口高清屏1臺(選配) |
