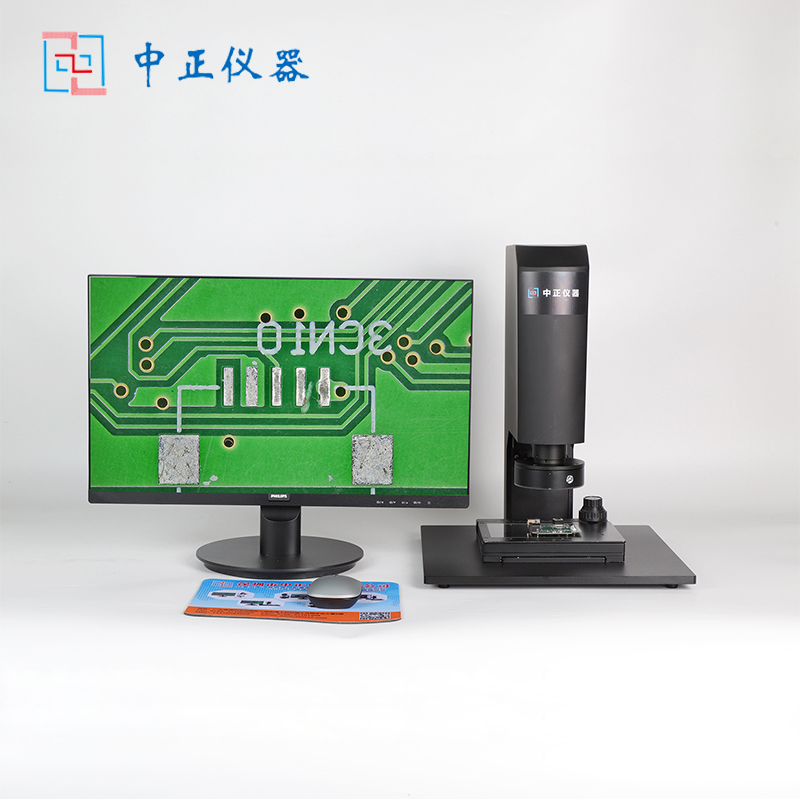

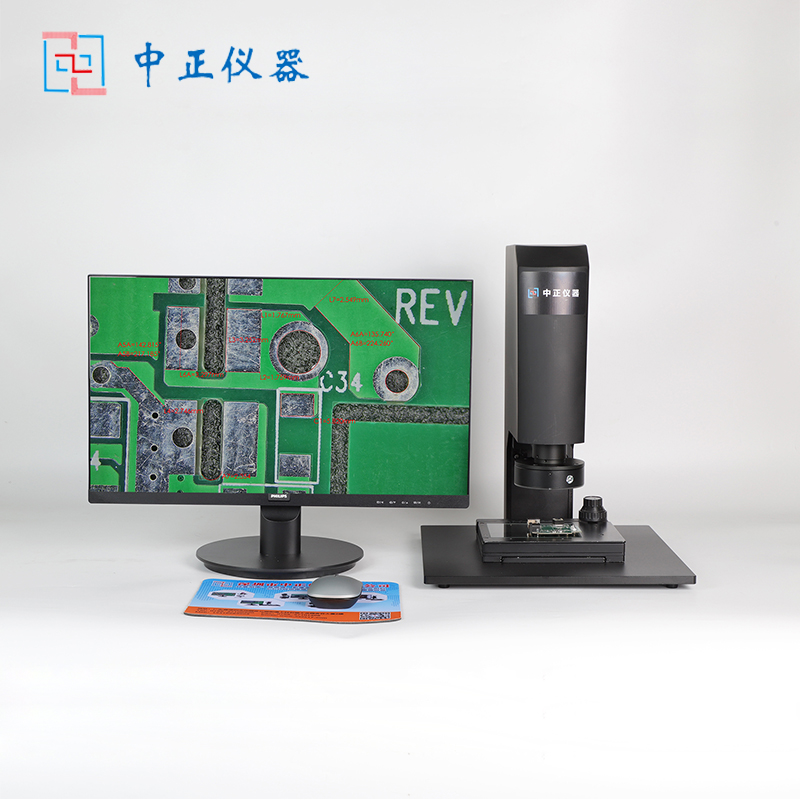

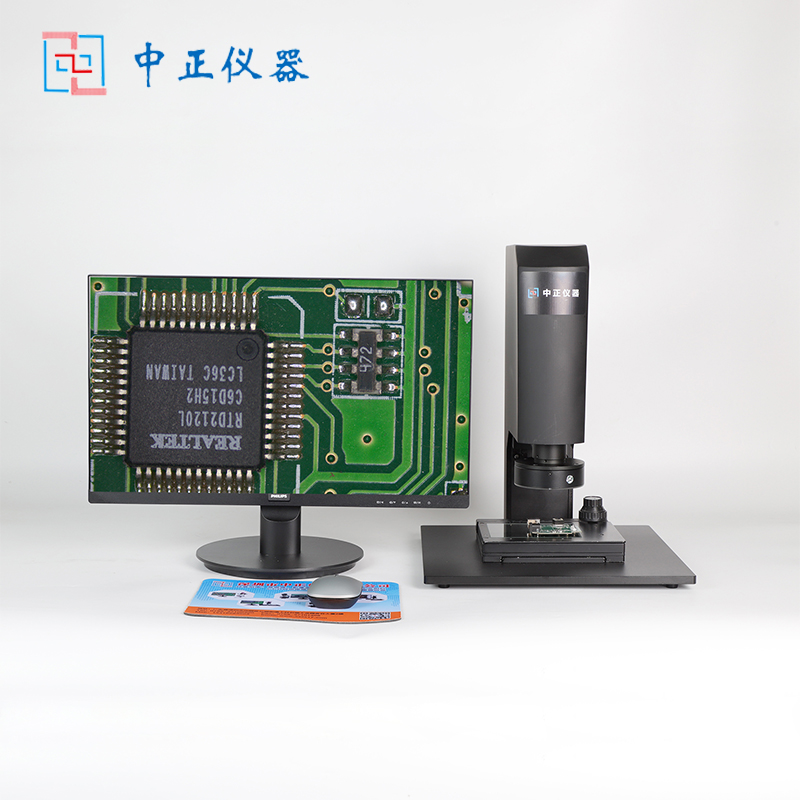

ZZLJ-HC800C景深融合CCD影像測量儀
一、產品介紹:
ZZLJ-HC800C是我司推出的新款超高清多功能CCD影像測量儀。本產品匯集了實時景深合成、自動對焦、電動變倍、免標定測量、平行光路設計等多個系統集成。景深融合可輕松將不同聚集面的圖像融合成清晰的圖片。超高速電動變倍系統的重復精度可達萬分之一。采用平行光路設計,使圖像實現低畸變,電機控制系統與光源系統實現高集成度???/span>廣泛用于工業檢測、生產制造、精密機械、3C電子、五金制造、PCB線路、醫學領域、材料研究、教學科研、自動化系統等領域,可拍照,錄像,保存,測量,導出數據。
二、技術規格:
型號 | ZZLJ-HC800C |
光學倍率 | 0.6X-5.0X電動變倍 |
工作距離 | 約100mm |
Z軸行程 | 40mm |
光源 | 上下雙光源照明系統 |
輸出接口 | HDMI接口/雙USB接口 |
電子快門 | 1/50s(1/60s)~1/10000s |
分辨率 | 4K(3840*2160) |
操作方式 | 鼠標操作 |
輸出方式 | HDMI接口 |
圖像傳感器 | 1/1.8” |
存儲方式 | U盤存儲/拍照/錄像/測量 |
顏色 | 彩色/黑白 |
幀率 | 60幀/秒 |
像元尺寸 | 1.85μm*1.85μm |
功能 | 實時景深融合、自動對焦、電動變倍、免標定測量系統,存儲照片 |
測量功能 | 點,線,矩形,圓,圓弧,多邊形,圓尺距,點到線,線到線,角度等距離測量 |
總放大倍率 | 約20-160倍左右可調(配22寸顯示器) |
視野范圍 | 2.5mm-22mm |
機臺重量 | 10.5Kg |
機臺尺寸 | 330*350*425mm |
主要配置 | 1、ZZLJ-HC800C主機1臺; 2、XY移動平臺1套; 3、32G存儲U盤1個; 4、標準玻璃校正尺1塊; 5、USB光電鼠標1個; 6、22寸高清顯示器1臺。 |
