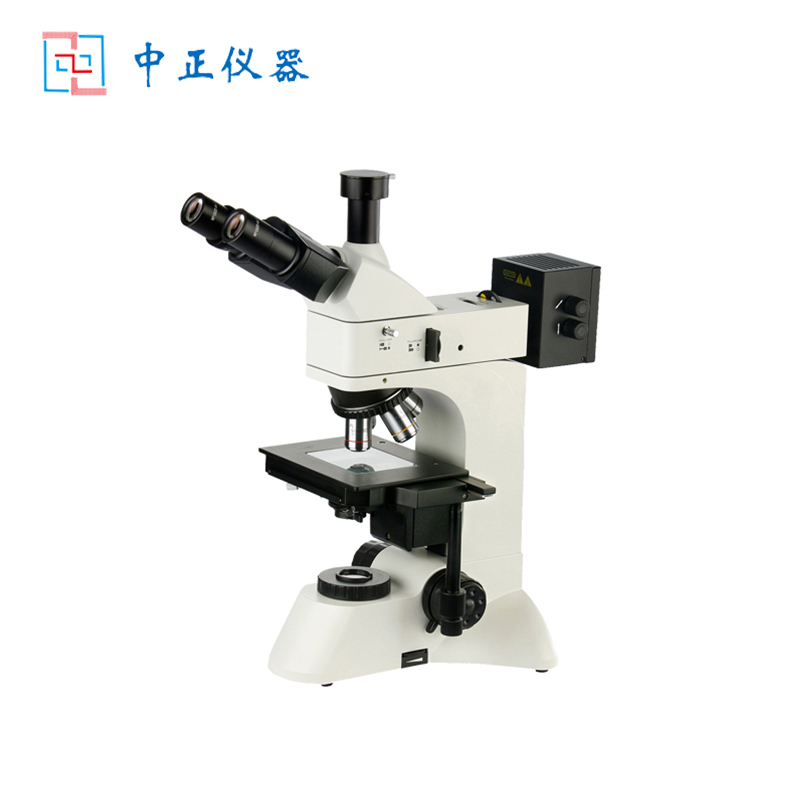

ZZJ-3230DIC系列金相顯微鏡
一、儀器概述:
ZZJ-3230DIC微分干涉相襯顯微鏡適用于對多種物體的顯微觀察。配置落射DIC觀察系統與透射照明系統、無限遠長距平場消色 差物鏡、大視野目鏡和偏光觀察裝置,具有圖像立體感且清晰、造型美觀,操作方便等特點,是生物學、金屬學、礦物學、精密工程學、電子學等研究的重要儀器。適用于學校、科研、工廠等部門使用。
型號 | ZZJ-3230DIC |
目鏡 | 大視野無色差 SWF10X(Φ22mm) |
物鏡 | 無限遠長距平場消色差物鏡(無蓋玻片) |
LMPlan5X/0.12 DIC 工作距離:15 mm | |
LMPlan10X/0.3DIC 工作距離:10.5 mm | |
LMPlan20X/0.4DIC 工作距離:4.5mm | |
PL L40X/0.60 工作距離:3.98 mm | |
DIC 觀察系統 | 適用于 LMPlan5X/LMPlan10X/LMPlan20X DIC物鏡 |
目鏡筒 | 三目鏡, 30?傾斜,雙目鏡組 |

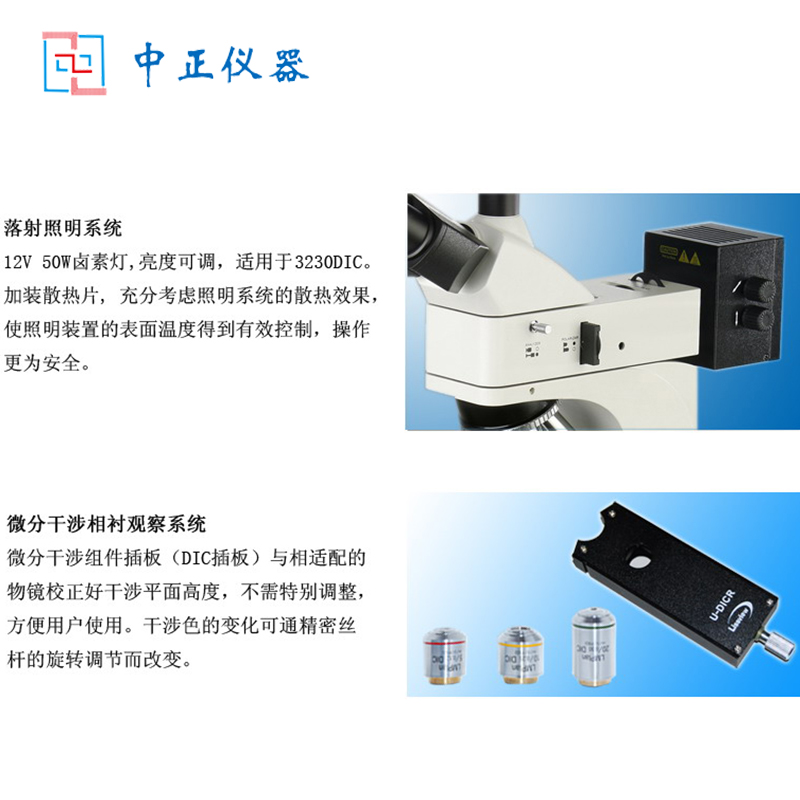

落射照明系統 | 12V 50W 鹵素?zé)?亮度與燈炮位置可調 |
內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置,推拉式檢偏器與起偏器 | |
調焦機構 | 粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置 |
轉換器 | 五孔(內向式滾珠內定位) |
載物臺 | 雙層機械移動式(尺寸:210mmX140mm,移動范圍:63mmX50mm) |
透射照明系統 | 阿貝聚光鏡 NA.1.25 可上下升降 |
藍濾色片和磨砂玻璃 | |
集光器,鹵素?zé)粽彰鬟m用(內置視場光欄) | |
12V 30W 鹵素?zé)?亮度可調 |
二、選配件:
名稱 | 技術參數 |
目鏡 | 分劃目鏡10X(視場數Φ22mm) 格值0.10mm/格 |
物鏡 | 無限遠長距平場消色差物鏡(無蓋玻片) |
PL L50X/0.70(彈簧) 工作距離:3.68mm | |
PL L60X/0.70(彈簧) 工作距離:2.08mm | |
PL L80X/0.80(彈簧) 工作距離:1.25 mm | |
PL L100X/0.85(彈簧干式) 工作距離:0.40mm | |
轉換器 | 四孔(內向式滾珠內定位) |
濾色片 | 綠濾色片 |
黃濾色片 | |

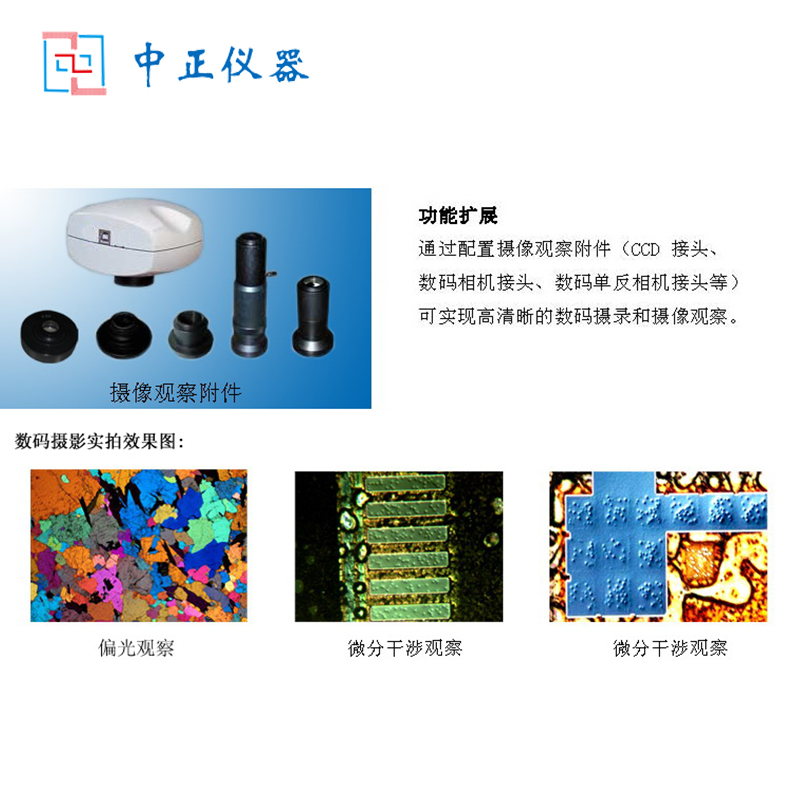

CCD接頭 | 0.5X |
1X | |
0.5X帶分劃尺,格值0.1mm/格 | |
攝像儀 | HDMI接口高清CCD相機 |
500萬/1000萬等USB接口CCD相機 | |
DV-3帶Video輸出(380/520 電視線) | |
數碼相機接頭 | CANON(EF) NIKON( F) |
