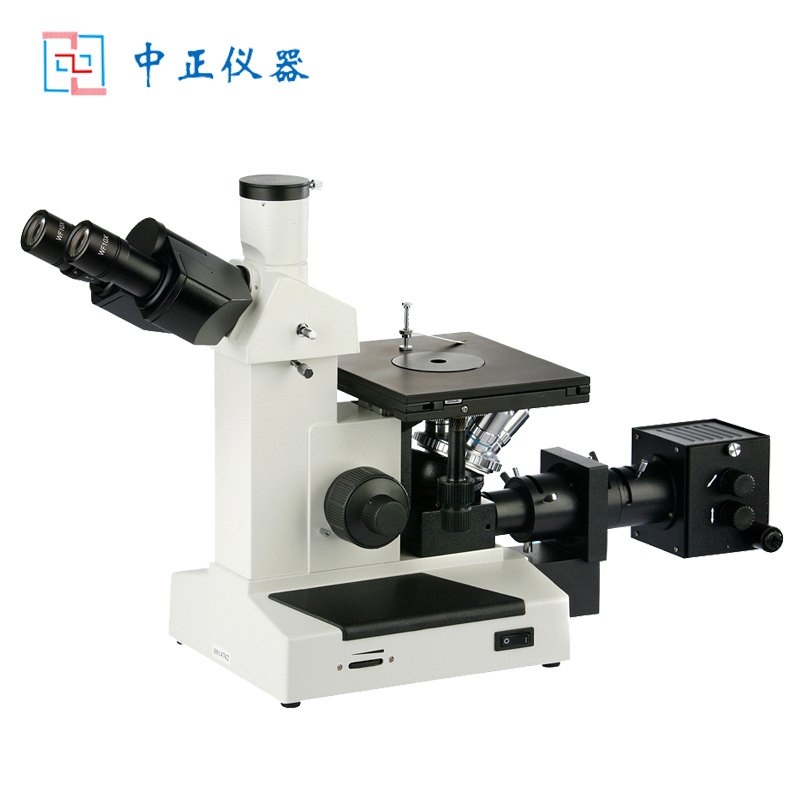

ZZJ-2004系列倒置金相顯微鏡
一、儀器概述:
ZZJ-2004倒置金相顯微鏡配置優良的平場消色差物鏡與大視野平場目鏡,照明系統采用柯勒照明方式,視場照明均勻。產品結構緊湊,操作方便舒適。適用于金相組織及表面形態的顯微觀察,是金屬學、礦物學、精密工程學研究的重要儀器。
型號 | ZZJ-2004A | ZZJ-2004B |
目鏡 | 大視野 Wide field WF10X(Φ18mm) | |
物鏡 | 長距平場消色差物鏡(無蓋玻片) PL 10X/0.25 | 消色差物鏡(無蓋玻片) 10X/0.25 |
長距平場消色差物鏡(無蓋玻片) PL L20X/0.40 | 消色差物鏡(無蓋玻片) 20X/0.40 | |
長距平場消色差物鏡(無蓋玻片) PL L40X/0.60 | 半平場消色差物鏡(無蓋玻片) 40X/0.65 | |
長距平場消色差物鏡(無蓋玻片) PL 100X/1.25 (彈簧,油) | 消色差物鏡(無蓋玻片) 100X/1.25 (彈簧,油) | |
目鏡筒 | 三目鏡,傾斜30? | |
濾色片 | ||
藍濾色片 | ||
綠濾色片 | ||
黃濾色片 | ||
調焦機構 | 粗微動同軸調焦, 微動格值:2μm,粗動松緊可調,帶鎖緊和限位裝置 | |
轉換器 | 四孔(滾珠內定位) | |
載物臺 | 雙層機械移動式(尺寸:180mmX150mm,移動范圍:15mmX15mm) | |
照明系統 | 6V 20W 鹵素?zé)?亮度可調 |
二、選配件:
名稱 | 技術參數 |
目鏡 | 大視野 WF16X(Φ11mm) |
分劃 10X(Φ18mm) 格值0.1mm/格 | |
物鏡 | 長距平場消色差物鏡(無蓋玻片) PL 5X/0.12 |
長距平場消色差物鏡(無蓋玻片)PL L 60X/0.75(彈簧) | |
長距平場消色差物鏡(無蓋玻片)PL L 100X/0.85 (彈簧) | |
消色差物鏡(無蓋玻片) 60X/0.85 | |
目鏡筒 | 雙目鏡,傾斜30? |
轉換器 | 五孔(滾珠內定位) |
簡易偏光裝置 | 起偏鏡組 |
檢偏鏡組 | |
CCD接頭 | 0.4X |
0.5X | |
1X | |
0.5X帶分劃尺,格值0.1mm/格 | |
攝像儀 | HDMI高清接口CCD相機 |
USB接口CCD相機 | |
AV接口CCD相機 | |
攝影裝置 | 2.5X/4X變倍攝影裝置帶10X取景目鏡 |
4X對焦攝影裝置 | |
MD卡環 | |
PK卡環 |
