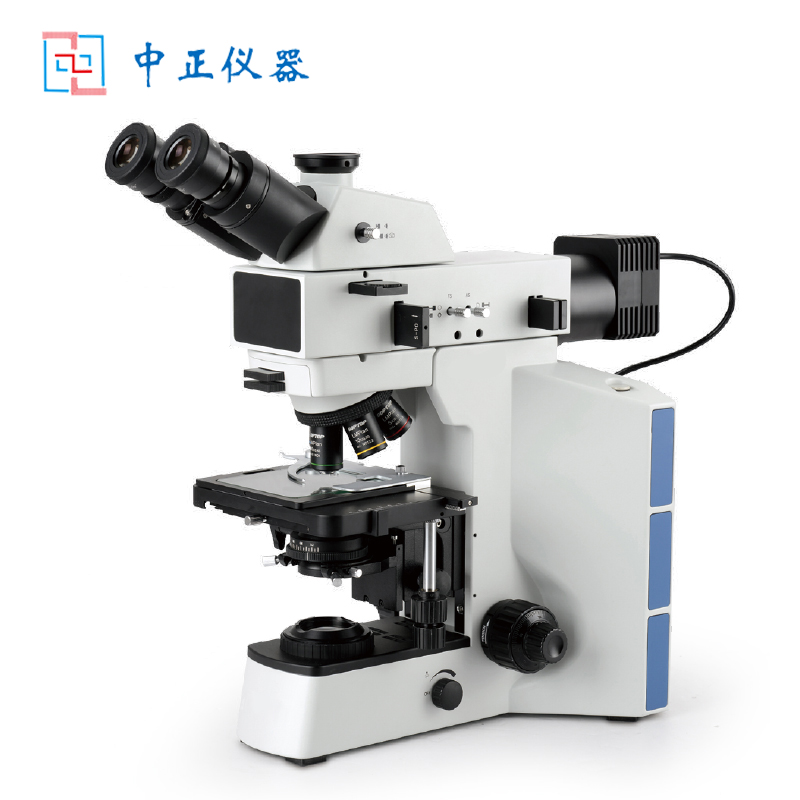

ZZJ-104M系列正置金相顯微鏡
一、儀器概述:
ZZJ-104M整合了多項技術優勢,并根據市場需求重新優化配置整體性能,以優異的成像性能,舒適的操作體驗,為客戶提供高性價比的金相分析及工業檢測解決方案。
光學系統 | 無限遠色差校正光學系統 |
觀察筒 | 30°傾斜,無限遠鉸鏈雙目觀察筒,瞳距調節:54mm~75mm,單邊視度調節:±5屈光度 |
30°傾斜,無限遠鉸鏈三通觀察筒,瞳距調節:54mm~75mm,單邊視度調節:±5屈光度,兩檔分光比R:T=100:0或50:50 | |
目鏡 | 高眼點大視野平場目鏡PL10X22mm |
高眼點大視野平場目鏡PL10X22mm(帶測微尺) | |
高眼點大視野平場目鏡PL10X22mm(視度可調) | |
高眼點大視野平場目鏡PL15X16mm | |
物鏡 | 平場無限遠長工作距消色差金相物鏡(5x、10x、20x、50x、100x) |
物鏡轉換器 | 內定位五孔轉換器 |
粗微調焦機構 | 透反兩用機架,低手位粗微同軸調焦機構,粗調行程28mm,微調精度0.002mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。帶平臺位置上下調節機構,最大樣品高度28mm |
反射機架,低手位粗微同軸調焦機構,粗調行程28mm,微調精度0.002mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。帶平臺位置上下調節機構,最大樣品高度78mm | |
載物臺 | 雙層機械移動平臺,低手位X、Y方向同軸調節;平臺面積175X145mm,移動范圍:76mmX42mm可配反射用金屬載物臺板,透反兩用玻璃載物臺板 |

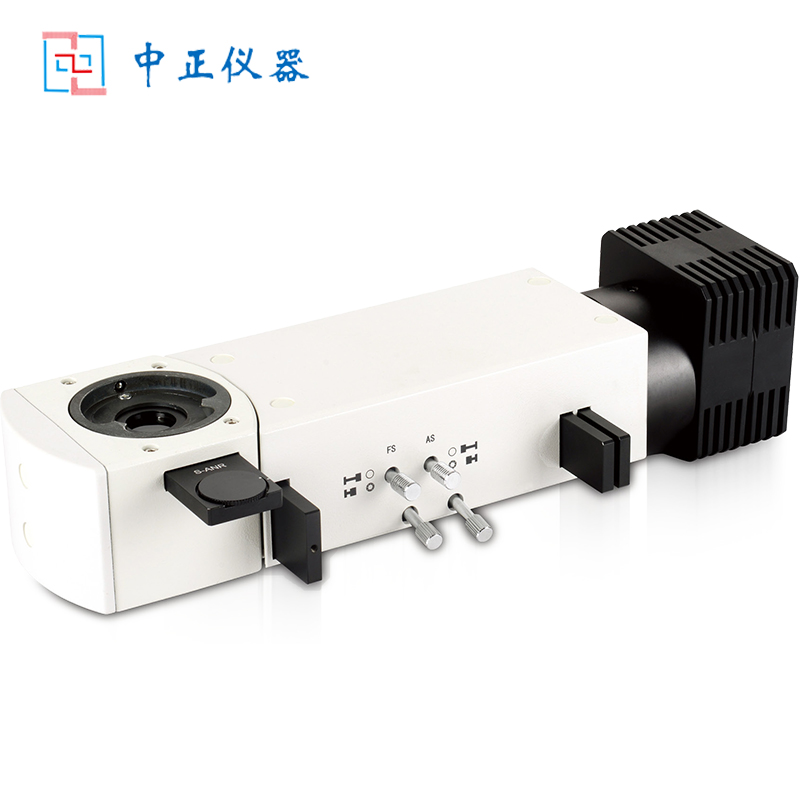

上照明系統 | 自適應寬電壓100V-240V_AC50/60Hz,反射燈室,單顆大功率5WLED,暖色,柯拉照明,帶視場光闌與孔徑光闌,中心可調,帶斜照明裝置 |
下照明系統 | 自適應寬電壓100V-240V_AC50/60Hz,透射燈室,單顆大功率5WLED,暖色 |
聚光鏡 | 透射用搖出式消色差聚光鏡(N.A0.9),帶可變孔徑光闌,中心可調 |
其他附件 | 透射用濾色片:黃色、IF550濾色片、LBD濾色片、中性濾色片 |
攝影攝像附件:1X、0.67X、0.5X C接口,可調焦;3.2X攝影目鏡,攝像接筒(帶PK卡口或MD卡口)數碼相機中繼鏡 | |
反射用干涉濾色片:藍色<=480nm;綠色520nm~570nm;紅色630~750nmLBD | |
高精度測微尺,格值0.01mm |
