ZZJ-D400M系列倒置金相顯微鏡
一、 儀器概述:
儀器采用全新設計的無限遠光學系統,可廣泛應用于鑄造、冶煉、熱處理的研究,原材料檢驗或材料處理分析等多種檢測的倒置顯微鏡。
光學系統 | 無限遠色差校正光學系統 |

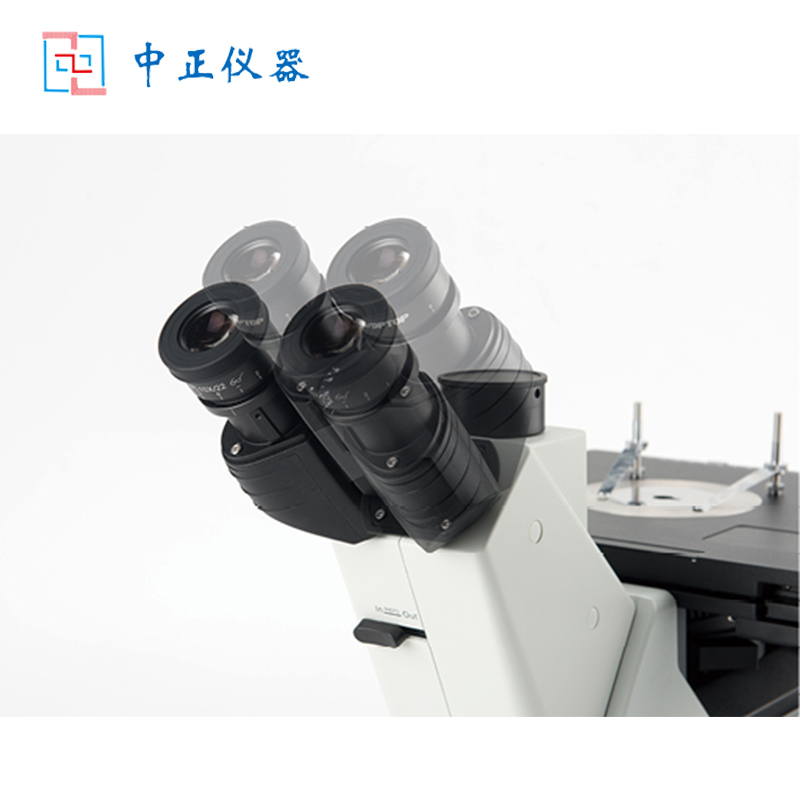

觀察頭 | 三目觀察筒 ,45°傾斜 , 鉸鏈組可 360°旋轉 , 固定式目鏡筒 , 瞳距調節范圍 50-75mm, 兩檔式分光比 :雙目 : 三目 =100 :0 或 0 :100 |
目鏡 | 高眼點大視野平場目鏡 PL10X/22mm, 視度可調,可帶測微尺 |
高眼點大視野平場目鏡 PL15X/16mm, 視度可調 | |
物鏡 | 無限遠長工作距平場消色差金相物鏡 5X、10X、20X、50X、100X |
無限遠長工作距平場明暗場消色差金相物鏡 5X、10X、20X、50X、100X | |
物鏡轉換器 | 內定位 5 孔明場轉換器(帶 DIC 插槽),內置倍率傳感器 |
內定位 5 孔明暗場轉換器(帶 DIC 插槽),內置倍率傳感器 | |
機架 | 反射明暗場金相機架 , 采用低手位粗微調同軸 , 粗調行程 9mm, 焦面向上 6.5mm, 向下 2.5mm, 微調精度 0.002mm, 帶有防止下滑的松緊調節手輪 |

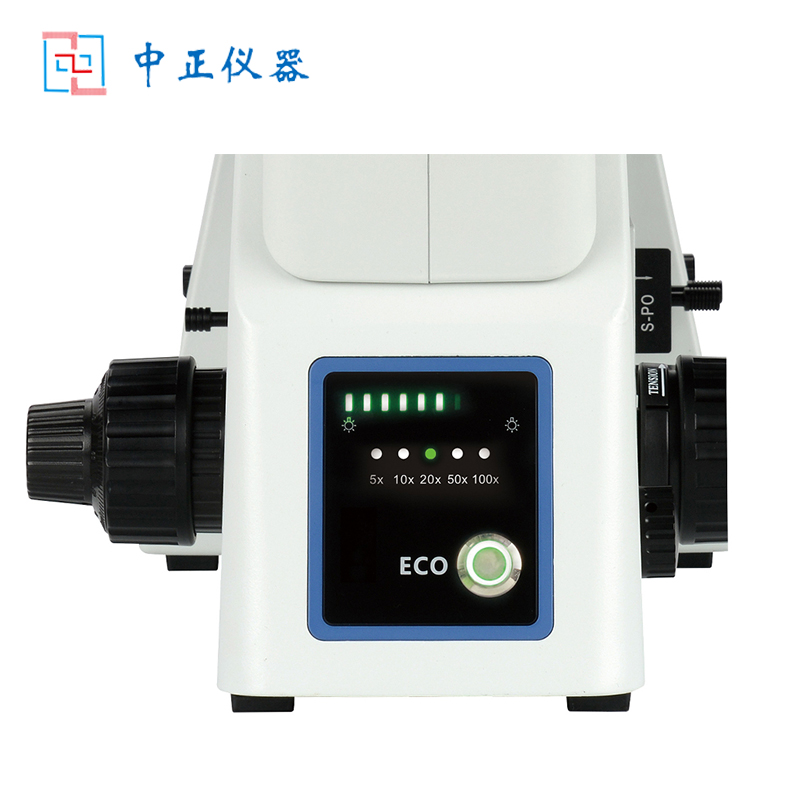

帶明暗場切換裝置 , 帶可變視場光闌、孔徑光闌,中心均可調;帶濾色片插槽與偏光裝置插槽 , 帶燈源亮度指示條,帶紅外感應和物鏡倍率顯示功能 | |
照明系統 | 采用外置式寬電壓變壓器 , 輸入 100-240V, 輸出 15V13.4A, 亮度連續可調 |
載物臺 | 三層機械移動平臺,平臺尺寸 :240(W)×250(L),移動范圍 50×50mm,雙向線軌傳動,右手低手位控制 |
攝影攝像附件 | 0.35X、0.5X、0.65X、1X,C 型接口,可調焦 |
其他 | 起偏鏡插板,固定式檢偏鏡插板,360°旋轉式檢偏鏡插板 ; DIC 微分干涉組件 ;濾色片組 ;高精度測微尺 |
