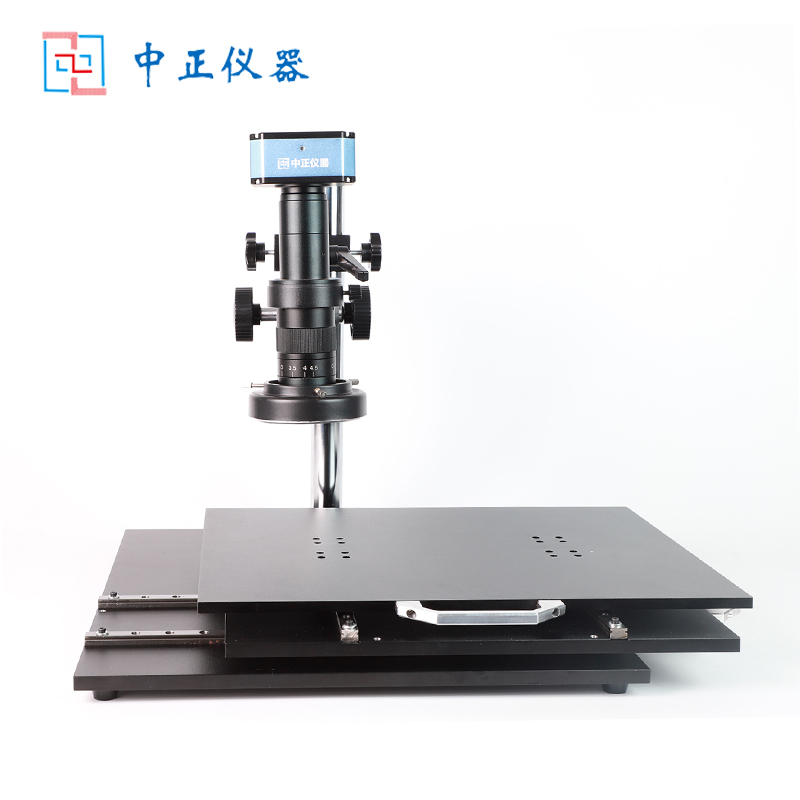

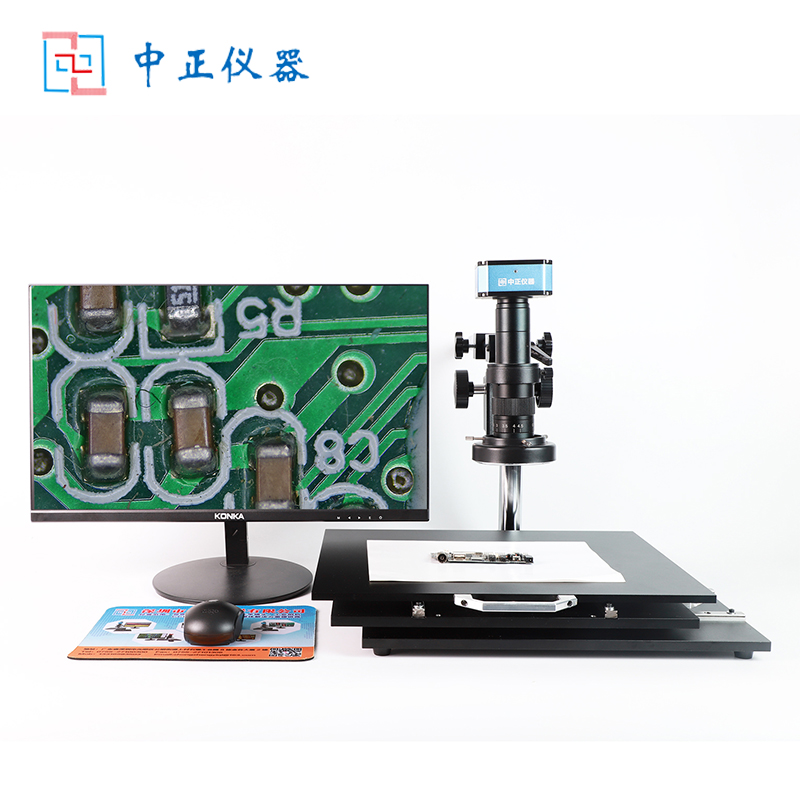

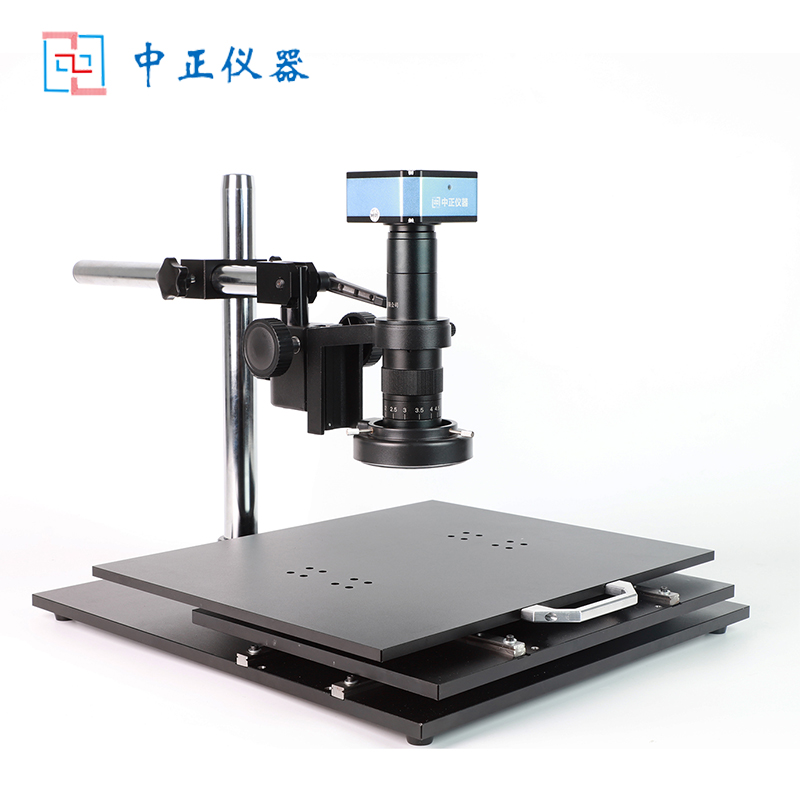

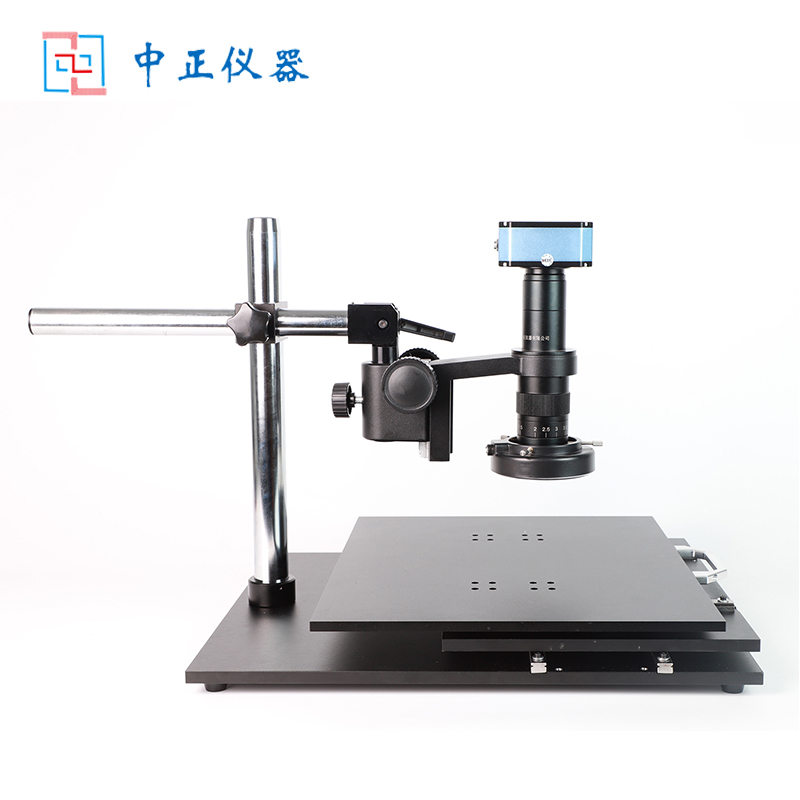

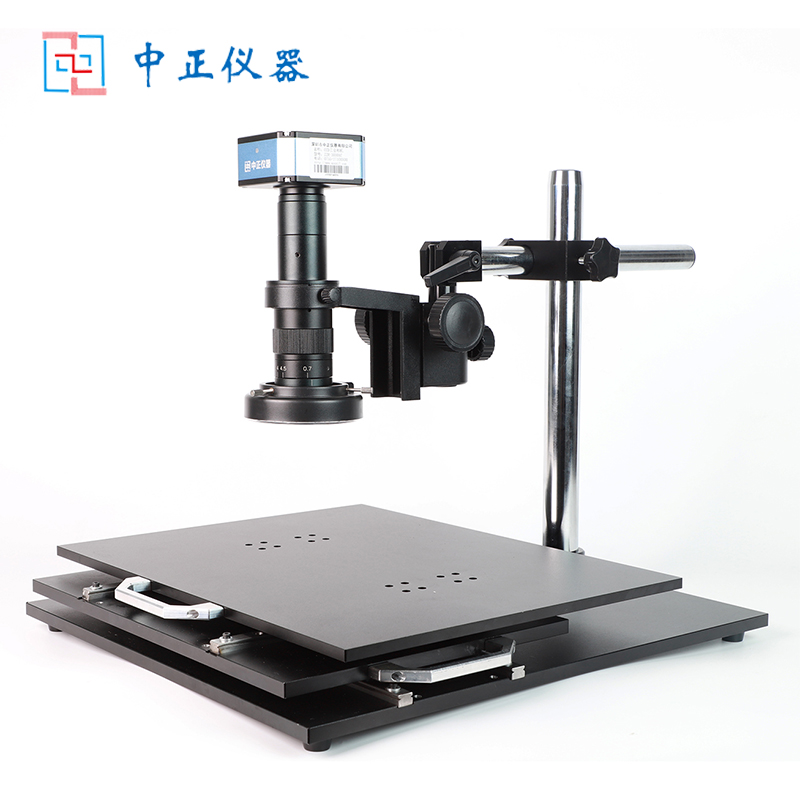

ZZR-Y3000XC帶移動臺高清CCD測量?jī)x
一、產品介紹:
本產品適用于五金、精密元器件、連接器、刀刃、PCB電路板、FPC、紡織品、液晶屏、各種視覺工業檢測、醫學研究等外觀檢測及測量。無需外接電腦主機,直接連接CCD和HDMI高清顯示器,可拍照,錄像,保存,測量,導出數據,并且能準確測量出產品的尺寸。
二、技術特點:
1.內置全新V3.0版測量系統,新增:自定義界面編輯、自定義模板編輯、Dxf導入模板、文件管理、測量數據導出等功能,操作更智能、更快捷、更強大;
2.全新系統再次提高圖像清晰度;
3.采用ARM Cortex A7雙核@Max1.3GHz處理器,工作流暢穩定;
4.內置錄像、拍圖功能可回顯播放;
5.支持U盤存儲功能,可外接鼠標;
三、技術規格:
型號 | ZZR-Y3000XC | |
鏡頭 | 光學倍率 | 0.7X-4.5X或者0.7X-5.0X |
攝像目鏡 | 0.5X(標配)、選配(1X、0.3X) | |
工作距離 | 約100mm | |
支架 | 升降范圍 | 280mm |
底座立柱 | 底座400*300mm、立柱高340mm | |
XY移動 | XY移動臺范圍:200*100mm | |
CCD相機 | 鏡頭接口 | 標準C/CS接口 |
操作系統 | 全新V3.8版測量系統 | |
傳感器 | 1/2”索尼CMOS傳感器 | |
分辨率 | 1920*1080 | |
輸出方式 | HDMI接口 | |
幀率 | 60幀/秒 | |
像元尺寸 | 3.75μm*3.75μm | |
輸出色彩 | 彩色/黑白 | |
白平衡 | 手動/自動 | |
曝光方式 | 逐行掃描 | |
圖像存儲 | U盤存儲/拍照/測量 | |
測量功能 | 點,線,圓,圓弧,多邊形,圓心距,點到線、線到線、角度等距離測量 | |
總放大倍數 | 約30-200倍左右可調(配22寸顯示器) | |
標配視場范圍 | 2.2mm-20mm | |
標配清單 | 1、ZZR-3000XC高清測量CCD相機1臺; 2、連續可調變焦鏡頭1個; 3、大底座和可調支架1套; 4、高品質LED可調光源1個; 5、高清測量相機適配器1個; 6、32G存儲卡(含讀卡器)1個; 7、標準玻璃校正尺1塊; 8、USB光電鼠標1個; 9、X、Y移動平臺1套。 | |
選配件 | 22寸/24寸等HDMI接口高清屏 |
