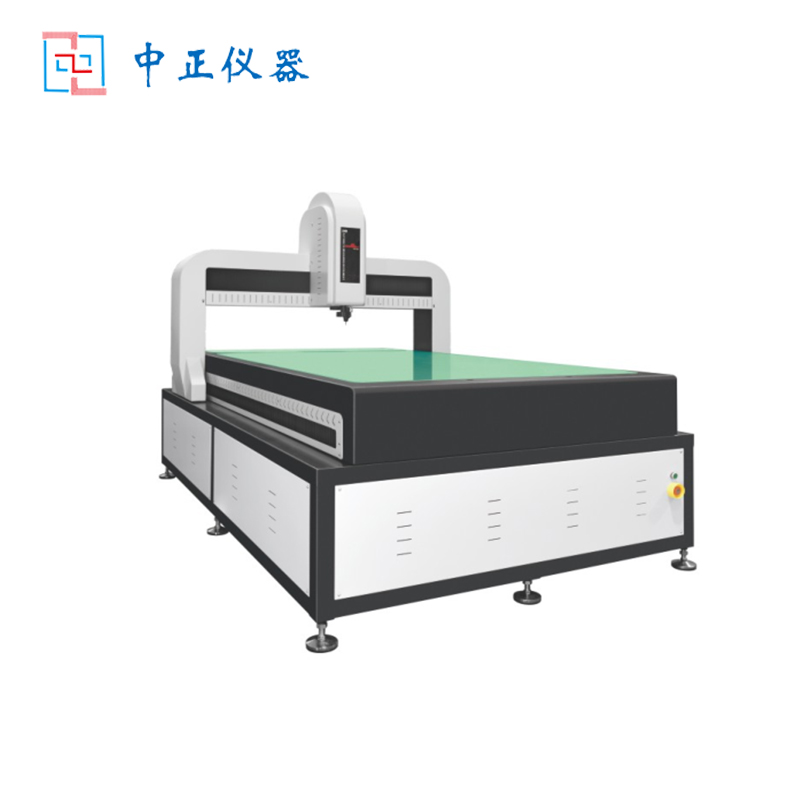

ZZNL系列龍門式全自動光學影像測量?jī)x
一、概述：
ZNNL系列為一款高性能的全自動光學影像量測儀。此產品具有高速與精準的特性，可在單一機臺上執行多種功能，大大減少重復購置機臺的花費與使用空間的浪費。能高效地檢測各種工件的輪廓和表面形狀及尺寸、角度和位置。特別適用于PCB 板、菲林、保護膜、光學玻璃、電子、大型鈑金件、連接器、精密機械零件、電子元器件、半導體元器件等行業，實現大批量快速精準檢測。
| ZZNL-1210 | ||
儀器參數 | |||
測量范圍 | X | 1200mm或訂制 | |
Y | 1000mm或訂制 | ||
Z | 200mm或訂制 | ||
玻璃臺面 | 1250mm*1150mm或訂制 | ||
承重 | 30kg或訂制 | ||
CCD | 美國TEO 800TV線工業高清晰彩色CCD | ||
變焦物鏡 | 美國PMS連續自動變倍變焦鏡頭0.7－4.5X(選配同軸光)，無需校正 | ||
視頻放大分倍率 | 影像倍數30X－200X | ||
工作距離 | 95mm | ||
顯示分辨率 | 0.0001mm | ||
運動控制系統：全閉環控制：三軸伺服馬達全閉環控制 | |||
光柵尺 | 英國貼片式高精密光柵尺 分辨率： 0.0005mm | ||
重復性 | 2μm-3um | ||
測量精度 | XY≦(2.5+L/300)um，L表示測量的長度，相除的數字越大儀器精度越高。 | ||
外形尺寸 | 19500*1500*1600或訂制 | ||
儀器重量 | 2500 kg | ||
照明 | 可程控LED表面光及直軸輪廓冷光源（選配同軸冷光源）,亮度可調 | ||
電源 | 110V-220V±10% 50/60Hz 電流大于10A | ||
量測系統 | ZONSON 2D-CNC | ||
儀器型號二、技術規格:
