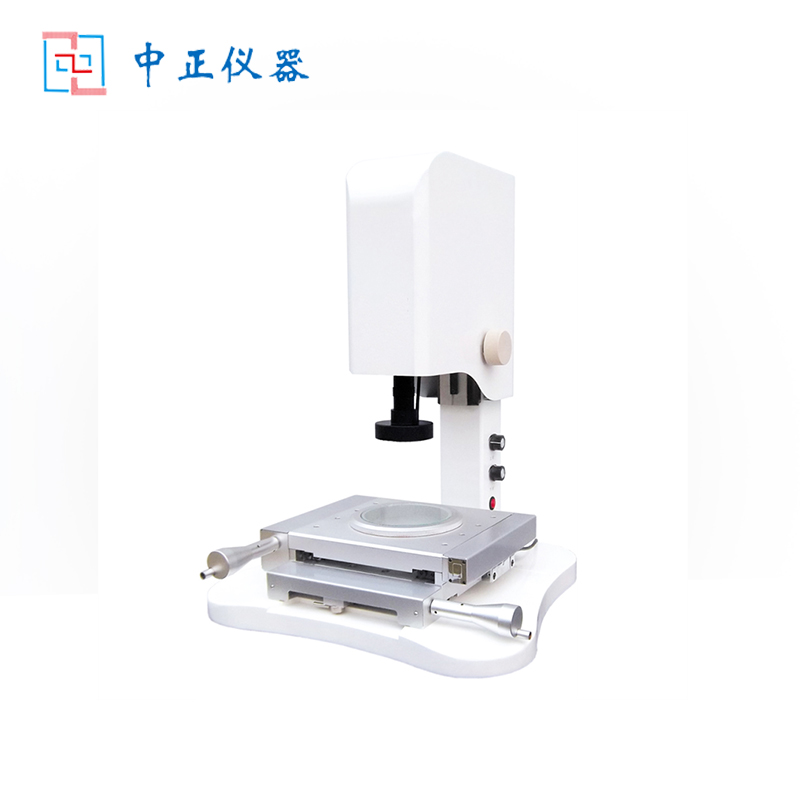

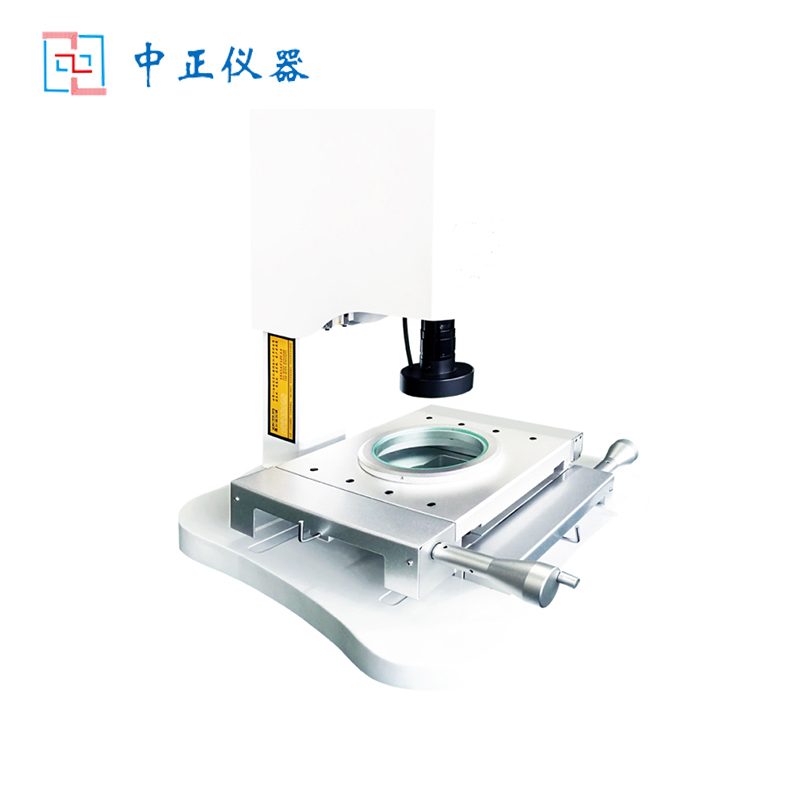

ZZS-1212二次元影像測量儀

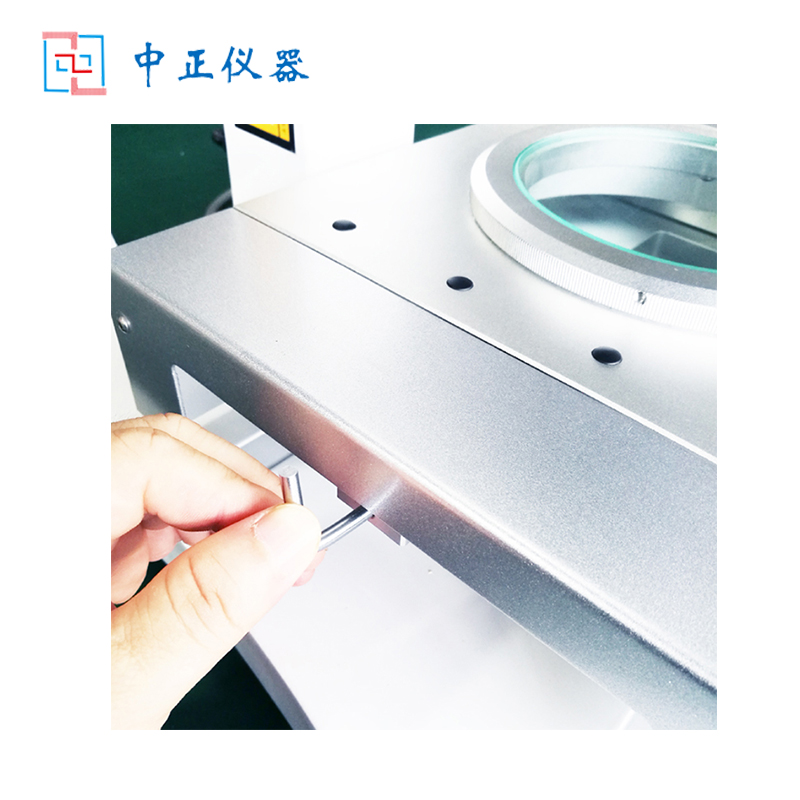

一、儀器特點 ：

1:Z軸采用交叉導軌加配重塊的全新設計,鏡頭上下升降受力均衡,確保精度

2:采用連續變倍鏡頭,可以30X-190X連續變倍,LED冷光源(下光源)避免了工件的二次變形

3:簡便易用的測量軟件

4:無間隙磨擦傳動,既可小范圍微調也可快速移動

二、技術規格：

1.金屬臺尺寸：310*230

2.玻璃臺尺寸：直徑128mm

3.運動行程：115*115mm

4.整機尺寸：470*470*700mm

5.儀器重量：35KG

6.測量與瞄準系統攝像機：彩色高清1/3"CCD攝像

7.雙焦物鏡倍率：0.7-4.5X

8.工作距離：75mm

9.放大總倍率：30-190X

10.物方視場：14-2.2mm

11.Z軸調焦升降：200mm

12.解析度:0.0001mm

13.X.Y坐標示值誤差≤(3+L/200)μm(L為被測長度)

三、軟件功能：

1.元素測量：測量點、線、圓、弧、角度、橢圓，規定點數測量矩形，自動識別點、線、圓、弧。

2.元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。

3.元素預置：點、線、圓、弧。

4.圖形處理：座標平移，工件擺正。任意軸擺正，座標系重置。

5.圖形放大，圖形縮小，圖形平移，圖形打印圖形選中，取消選中，圖形刪除。

6.設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除。

7.設置影像的灰度，飽和度，對比度，影像保存為BMP格式。

8.多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。

9.影像支持S端子輸入；影像大小640*480mm。測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。測量數據可發送到WORD，Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，等各種參數。
